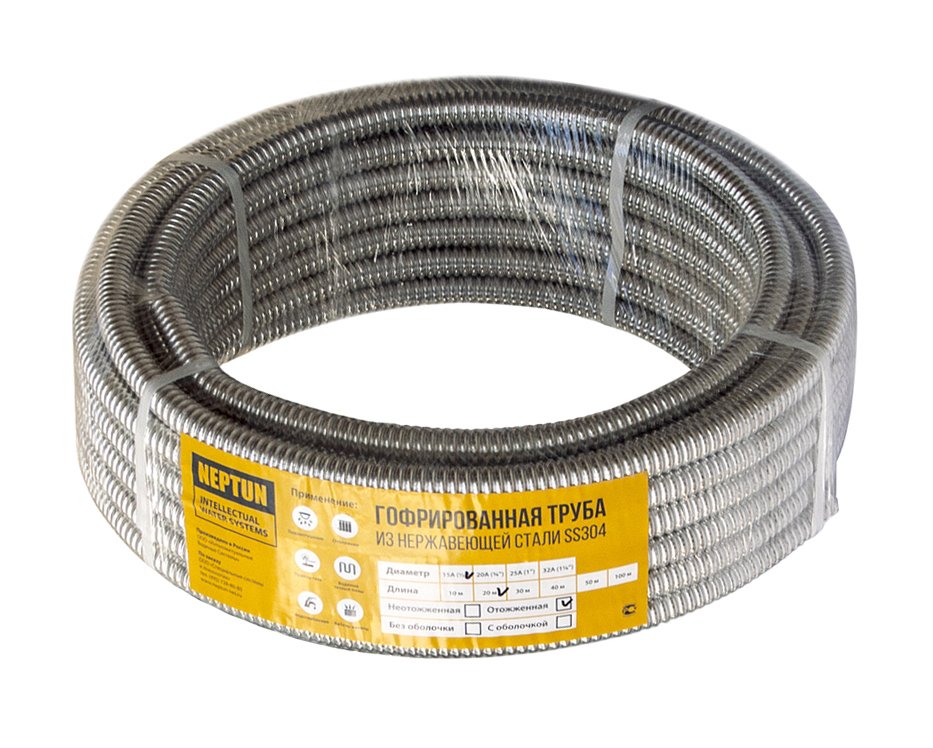

Труба под развальцовку (отожженая)

2 760,00 руб.
Заказать

Характеристики:

  • Гарантия: пожизненная
  • Диаметр трубы: 13
  • Типоразмер: 13А
  • Тип трубы: Отоженная ; Под развальцовку
  • Срок службы: 30 лет
  • Материал изготовления: Нержавеющая сталь
  • Рабочее давление: 1,5
  • Коэффициент теплопроводности: 17
  • Коэффициент линейного расширения10(-6), 1/°С: 17
  • Максимальное (разрушающее) давление при 20°С: 21
  • Максимальная кратковременно допустимая температура: 400
  • Рабочая температура при давлении 1,5 МПа: 150
  • Толщина стенки: 0,3
  • MIN радиус изгиба: 33 мм
  • MIN количество витков гофры на 100 мм: 21,5
  • Внешний диаметр: 16,1
  • Внутренний диаметр: 12,4
  • Вес нетто (кг): 2.300

Монтаж:

  1. Аккуратно отрезать необходимую длину трубы (по впадине гофры). Проверить кромку трубы, она должна быть ровной, без заусенцев.
  2. Наденьте накидную гайку на трубу резьбой к месту соединения
  3. Используя вальцеватель развальцевать сначала одну волну гофрированной трубы, затем вторую. Для надежного и герметичного соединения необходимо развальцовывать не менее двух волн гофрированной трубы. При вальцевании двух волн сразу развальцованная поверхность трубы получится неровной и соединение будет менее надежным.
  4. Вставить силиконовую прокладку в трубу.
  5. Затяните гайку на трубе используя ключ. Усилие затягивания необходимо рассчитать таким образом, чтобы не прорезать силиконовую прокладку.

ВИДЕО МОНТАЖА

3 820,00 руб.
Заказать

Характеристики:

  • Гарантия: пожизненная
  • Длина: 20 м
  • Диаметр трубы: 18
  • Типоразмер: 18А
  • Тип трубы: Отоженная ; Под развальцовку
  • Срок службы: 30 лет
  • Материал изготовления: Нержавеющая сталь
  • Рабочее давление: 1,5
  • Коэффициент теплопроводности: 17
  • Коэффициент линейного расширения10(-6), 1/°С: 17
  • Максимальное (разрушающее) давление при 20°С: 21
  • Максимальная кратковременно допустимая температура: 400
  • Рабочая температура при давлении 1,5 МПа: 150
  • Толщина стенки: 0,3
  • MIN радиус изгиба: 45 мм
  • MIN количество витков гофры на 100 мм: 20,5
  • Внешний диаметр: 20,0
  • Внутренний диаметр: 16,0
  • Вес нетто (кг): 3.100

Монтаж:

  1.  Аккуратно отрезать необходимую длину трубы (по впадине гофры). Проверить кромку трубы, она должна быть ровной, без заусенцев.
  2. Наденьте накидную гайку на трубу резьбой к месту соединения
  3.  Используя вальцеватель развальцевать сначала одну волну гофрированной трубы, затем вторую. Для надежного и герметичного соединения необходимо развальцовывать не менее двух волн гофрированной трубы. При вальцевании двух волн сразу развальцованная поверхность трубы получится неровной и соединение будет менее надежным.
  4.  Вставить силиконовую прокладку в трубу.
  5.  Затяните гайку на трубе используя ключ. Усилие затягивания необходимо рассчитать таким образом, чтобы не прорезать силиконовую прокладку.
