НТВ
Саморегулирующийся кабель HTВ
Саморегулирующаяся электрическая нагревательная лента для защиты от замерзания или поддержания заданной температуры трубопроводов и резервуаров, в том числе во взрывоопасных зонах.
Автоматически регулирует тепловыделение в ответ на изменение температуры трубы
Может быть отрезана нужной длины без ущерба для характеристик
Одобрена для использования в безопасных, опасных и коррозионных областях
Не перегреется и не перегорит даже при самопересечении
Полный набор средств управления и вспомогательных принадлежностей
Рабочее напряжение
- 22–24 В
- 11–12 В (по заказу)
Конструкция нагревательного кабеля
1.Медные луженые жилы сечением 1,1 мм²
2.Полупроводящая саморегулирующаяся матрица
3.Изоляция из термопластичного эластомера
4.Оплетка из медных луженых проволок
5.Оболочка (в зависимости от исполнения)
Особенности
НTВ — это рассчитанная на небольшую нагрузку саморегулирующаяся нагревательная лента промышленного качества, которая используется для защиты от замерзания или поддержания заданной температуры промышленных трубопроводов и резервуаров в строительной и холодильной промышленности, а также автотранспорте.
Она может быть отрезана до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
НTВ одобрена для использования в безопасных и взрывоопасных зонах согласно мировым стандартам, а также стандартам ГОСТ Р 51330 и ГОСТ Р МЭК 62086.
Характеристики саморегулирования повышают безопасность и надежность ленты. НTВ не будет перегреваться или перегорать, даже когда ее отдельные участки накладываются друг на друга. Ее тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательной ленты НTВ проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.
Варианты исполнения
HTB...BТ
Конструкция с оболочкой из термопластичного эластомера поверх оплетки из медных луженых проволок или комбинированной оплетки, обеспечивает дополнительную защиту.
HTB...BP
Конструкция с оболочкой из фторопласта поверх оплетки из медных луженых проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Технические характеристики
|
Максимальная температура |
65 °С |
|
Максимальная допустимая температура без нагрузки (1000 часов суммарно) |
85 °С |
|
Диапазон температур окружающей среды |
–60...+55 °С |
|
Минимальная температура монтажа |
–60 °С |
|
Электропитание |
~22–24 В (~11–12 В по заказу) |
|
Температурный класс |
Т6 |
|
Максимальное сопротивление защитной оплетки |
не более 10 Ом/км |
Масса и габариты
|
Тип |
Номинальный |
Масса, |
Минимальный |
|
HTВ...BT |
10.5×5.9 |
10.5 |
30 |
|
HTВ...BP |
10.5×5.9 |
12.0 |
30 |
* Минимальный радиус изгиба приведен для температуры –20 °С.
Максимальная длина нагревательной секции, м
(или суммарная длина секции одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания
|
Тип |
Температура |
24 В |
||
|
6 А |
10 А |
16 А |
||
|
12HTВ |
5 |
8 |
14 |
20 |
|
0 |
8 |
12 |
20 |
|
|
–20 |
6 |
10 |
16 |
|
|
–40 |
4 |
8 |
12 |
|
|
17HTВ |
5 |
6 |
10 |
16 |
|
0 |
6 |
10 |
16 |
|
|
–20 |
6 |
8 |
14 |
|
|
–40 |
4 |
8 |
12 |
|
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
*В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется. Максимальная величина стартового тока может в 5-6 раз превышать номинальное значение тока, на которое рассчитан автоматический выключатель питания.

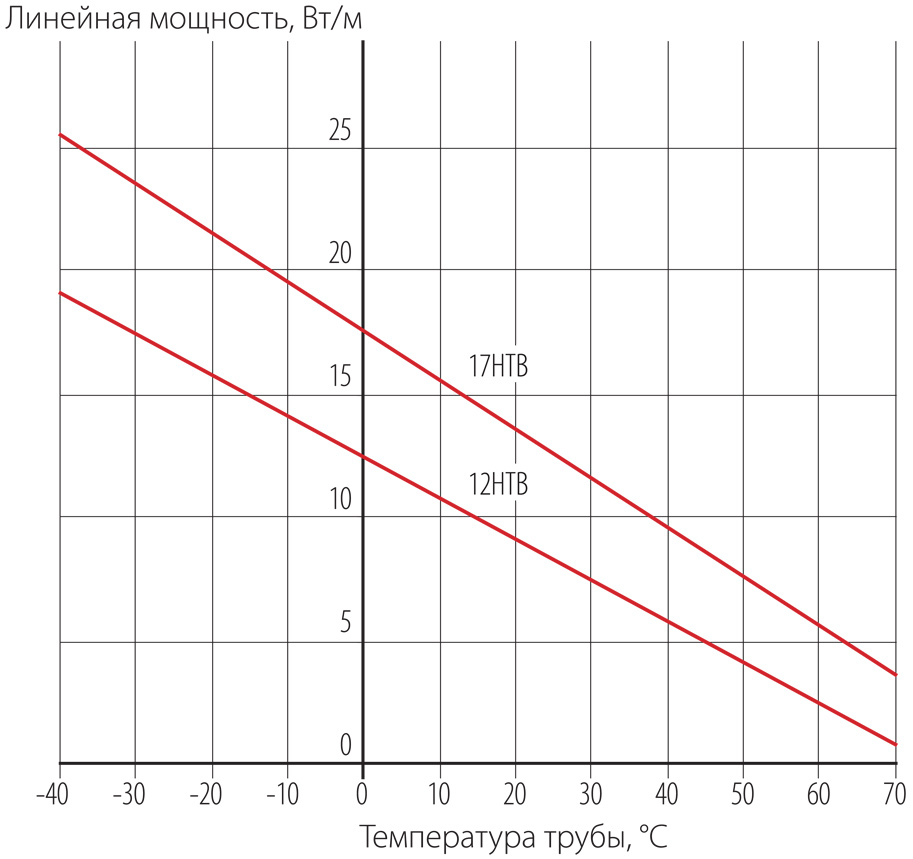

Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных лент с рабочим напряжением 12 В или 24 В.
