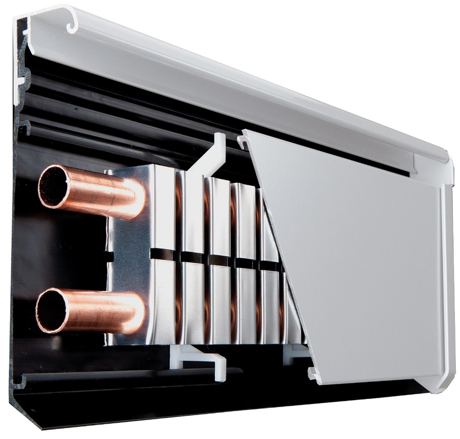

Плинтусная система отопления «Charley» состоит из греющего модуля, закрывающего алюминиевого профиля, термостойкой задней планки, кронштейнов, соединительных фитингов и поворотных элементов, а торцевые и алюминиевые элементы позволяют создать законченный образ и эстетичный внешний вид системе Теплый Плинтус любой геометрической формы.
Греющий модуль, это основная часть Теплого Плинтуса. Он состоит из медных труб диаметром 15 мм, на которые туго посажена алюминиевая лента с пластинами-ламелями. Посадка ламелей на трубу производится методом дорнования. Уникальность конструкции греющего модуля «Charley» состоит в том, что оребрение греющего модуля может быть выполнено в виде одинарного («Standard») или двойного («Power») оребрения, что позволяет применять модули с разной погонной мощностью, а сам материал ламелей – алюминий, обеспечивает лучшую теплоотдачу. Оригинальное оребрение греющего модуля также исключает возможность возникновения различных посторонних звуков, которые при линейном расширении металла во время цикла нагрева – остывания, могут встречаться у других производителей.
Греющий модуль находится в корпусе, который состоит из термостойкой задней планки и алюминиевых планок: верхней и закрывающей. С помощью кронштейнов греющий модуль монтируется внутрь короба. Для соединения греющей части в комплекте теплого плинтуса поставляются обжимные фитинги, угловые гибкие соединители 90° и медные закольцовки 180°. Водяной теплый плинтус «Charley» позволяет производить сборку соединений методом пайки, для чего применяются стандартные элементы под пайку для 15 мм. медной трубы.
Поверхность приборов защищена стойким к механическим воздействиям покрытием, выполненным с применением порошково-полимерной технологии. Стандартные цвета (складская программа): белый (RAL 9003); коричневый (RAL 8017); серый (RAL 9006). Дополнительно наружные элементы теплого плинтуса «Charley» возможно заказать различного цвета по каталогу RAL или с имитацией под породы дерева.
Водяная система плинтусного отопления Charley может интегрироваться с любым котельным оборудованием, а также подключаться к стоякам центрального отопления в городских квартирах.
Характеристики водяной плинтусной системы:
Объем теплоносителя в одном погонном метре системы составляет 0,26 л./м, гидравлическое сопротивление не более 0,018 м в ст/мп, максимальное опрессовочное давление 25 кгс/см2, а длина одного греющего контура допускается до 20 м.п

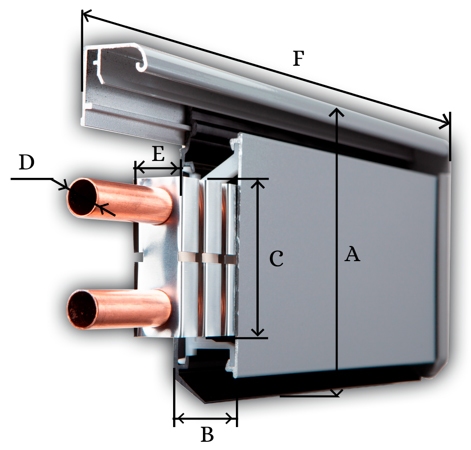

Размеры:
A – Высота тёплого плинтуса – 140 мм
B – Глубина изделия, смонтированного на стене – 30 мм
C – Высота греющего модуля – 64 мм
D – Диаметр медной трубки – 15 мм
E – Глубина греющего модуля – 23 мм
F – Заводская длина погонажных элементов 2000 мм
Таблица мощностей жидкостного варианта:
Температура теплоносителя на входе: |
T, оС |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
Температура теплоносителя на выходе: |
T, оС |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
Температура воздуха: |
T, оС |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
Мощность теплоотдачи: Standard |
Q, Вт/пог.м |
92 |
98 |
110 |
139 |
164 |
189 |
220 |
250 |
270 |
Мощность теплоотдачи: Power |
Q, Вт/пог.м |
96 |
101 |
116 |
146 |
172 |
198 |
231 |
262 |
283 |
