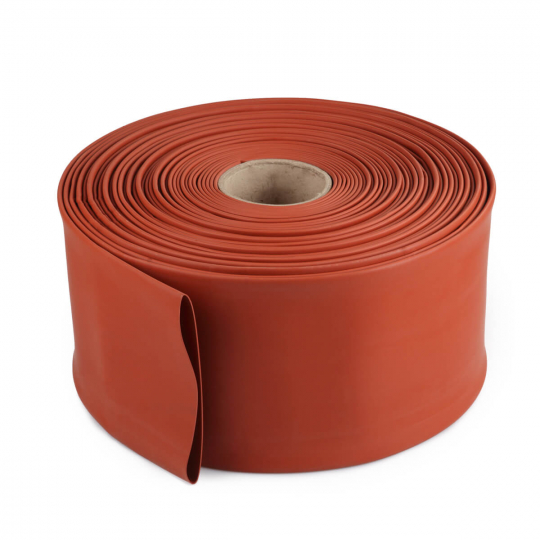

ТЕРМОУСАДОЧНАЯ ТРУБКА RAYCHMAN® TCT HV
Термоусадочная трубка TCT HV предохраняет высоковольтное оборудование от коротких замыканий и отказов из-за внешних воздействий. Это уменьшает расстояние между высоковольтными шинами и размер корпуса распределительного щита. Высоковольтная трубка дополнительно оберегает обслуживающий персонал от поражения электрическим током, при случайном контакте с высоковольтной шиной.
Трубку TCT HV усаживают промышленным феном или газовой горелкой при температуре от +110 °C до +130 °C. При большой толщине стенки и отводе тепла медными шинами допускается увеличение температуры усадки до +150 °C.
При усадке на шины больших размеров рекомендуется, перед усадкой трубки, дополнительно прогреть шину до +50 °C, чтобы компенсировать чрезмерный отвод тепла шиной при усадке трубки.
|
Тип трубок |
Размеры до усадки |
Размеры после усадки |
|||
|
Размеры трубки, мм |
Ширина токоведущей шины, мм |
Внутренний диаметр до усадки, мм |
Толщина стенки до усадки, мм |
Внутренний диаметр после усадки, мм |
Толщина стенки после усадки, мм |
TCT HV 10 кВ (WMPG)
|
Ø 15 |
15 |
15 ± 0.8 |
1.0 ± 0.2 |
7 |
2.5 ± 0.2 |
|
Ø 20 |
20 |
20 ± 0.8 |
1.0 ± 0.2 |
9 |
2.5 ± 0.2 |
|
Ø 25 |
25 |
25 ± 0.8 |
1.0 ± 0.2 |
11 |
2.5 ± 0.2 |
|
Ø 30 |
30 |
30 ± 0.8 |
1.0 ± 0.2 |
13 |
2.5 ± 0.2 |
|
Ø 35 |
35 |
35 ± 0.8 |
1.0 ± 0.2 |
15 |
2.5 ± 0.2 |
|
Ø 40 |
40 |
40 ± 1.0 |
1.2 ± 0.2 |
17 |
2.5 ± 0.2 |
|
Ø 50 |
50 |
50 ± 2.0 |
1.2 ± 0.2 |
22 |
2.5 ± 0.2 |
|
Ø 60/65 |
60 |
65 ± 3.0 |
1.2 ± 0.2 |
27 |
2.8 ± 0.2 |
|
Ø 80 |
80 |
80 ± 3.0 |
1.2 ± 0.3 |
34 |
2.8 ± 0.3 |
|
Ø 85 |
85 |
85 ± 3.0 |
1.2 ± 0.3 |
35 |
2.8 ± 0.3 |
|
Ø 100 |
100/120 |
100 ± 4.0 |
1.2 ± 0.3 |
45 |
2.8 ± 0.3 |
|
Ø 120 |
150 |
120 ± 4.0 |
1.2 ± 0.3 |
54 |
2.8 ± 0.3 |
|
Ø 150 |
200 |
150 ± 4.0 |
1.2 ± 0.3 |
67 |
2.8 ± 0.3 |
|
Ø 180 |
MAX |
180 ± 5.0 |
1.2 ± 0.3 |
78 |
2.8 ± 0.3 |
|
Ø 210 |
MAX |
210 ± 5.0 |
1.2 ± 0.3 |
90 |
2.8 ± 0.3 |
|
Ø 230 |
MAX |
230 ± 5.0 |
1.2 ± 0.3 |
100 |
3.8 ± 0.2 |
|
Ø 300 |
MAX |
300 ± 5.0 |
1.2 ± 0.3 |
150 |
3.8 ± 0.2 |
TCT HV 35 кВ
|
Ø 15 |
15 |
15.0 ± 1.0 |
2.0 ± 0.3 |
7 |
4.0 ± 0.30 |
|
Ø 20 |
20 |
20.0 ± 1.0 |
2.0 ± 0.3 |
9 |
4.0 ± 0.30 |
|
Ø 25 |
25 |
25.0 ± 1.0 |
2.0 ± 0.3 |
11 |
4.0 ± 0.30 |
|
Ø 30 |
30 |
30.0 ± 1.0 |
2.0 ± 0.3 |
15 |
4.0 ± 0.30 |
|
Ø 35 |
35 |
35.0 ± 1.0 |
2.0 ± 0.3 |
18 |
4.0 ± 0.30 |
|
Ø 40 |
40 |
40.0 ± 1.0 |
2.0 ± 0.3 |
20 |
4.0 ± 0.30 |
|
Ø 50 |
50 |
50.0 ± 2.0 |
2.2 ± 0.3 |
25 |
4.5 ± 0.30 |
|
Ø 60 |
60 |
60.0 ± 2.0 |
2.2 ± 0.3 |
30 |
4.5 ± 0.30 |
|
Ø 65 |
80 |
65.0 ± 2.0 |
2.2 ± 0.3 |
33 |
4.5 ± 0.30 |
|
Ø 75 |
80 |
75.0 ± 2.0 |
2.2 ± 0.3 |
38 |
4.5 ± 0.30 |
|
Ø 80 |
80/100 |
80.0 ± 3.0 |
2.2 ± 0.3 |
40 |
4.5 ± 0.30 |
|
Ø 100 |
120 |
100.0 ± 4.0 |
2.2 ± 0.3 |
50 |
4.5 ± 0.30 |
|
Ø 120 |
150 |
120.0 ± 4.0 |
2.2 ± 0.3 |
60 |
5.0 ± 0.30 |
|
Ø 150 |
200 |
150.0 ± 4.0 |
2.2 ± 0.3 |
75 |
5.0 ± 0.30 |
|
Ø 180 |
MAX |
180.0 ± 5.0 |
2.8 ± 0.3 |
90 |
5.5 ± 0.30 |
|
Ø 210 |
MAX |
210.0 ± 5.0 |
2.8 ± 0.3 |
105 |
5.5 ± 0.30 |
|
Ø 230 |
MAX |
230.0 ± 5.0 |
2.8 ± 0.3 |
115 |
5.5 ± 0.30 |
|
Ø 250 |
MAX |
250.0 ± 5.0 |
2.8 ± 0.3 |
125 |
5.5 ± 0.30 |
