ТЕРМОУСАДОЧНАЯ ТРУБКА RAYCHMAN® IAKT (КЛЕЕВАЯ)

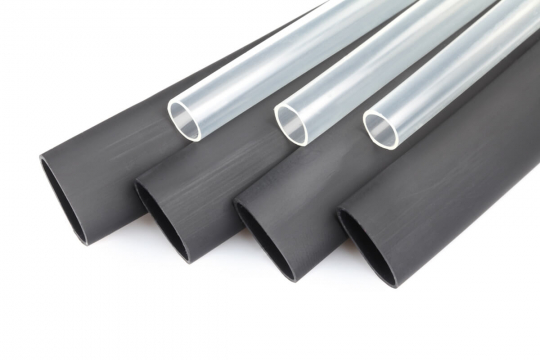

Стандартные цвета: черный и прозрачный (для бумажной маркировки и постоянной визуальной инспекции деталей, покрытых трубкой).
Прозрачная трубка IAKT надёжно запаивает маркировочный ярлык в клеевой капсуле и защищает его от механических повреждений и влаги.
Внимание: трубки в прозрачном исполнении не подавляют горение.
Коэффициент усадки 3:1
|
До усадки |
После усадки |
Упаковка |
|||
|
Тип |
Внутренний диаметр (мм) |
Внутренний диаметр (мм) |
Общая толщина стенок после усадки (мм) |
Толщина клея |
Бухта и нарезка (м) |
|
IAKT 3,2/1,0 |
≥3.2 |
≤1.0 |
0.90±0.15 |
0.35±0.10 |
200 |
|
IAKT 4,8/1,6 |
≥4.8 |
≤1.6 |
1.00±0.15 |
0.40±0.10 |
100 |
|
IAKT 6,4/2,20 |
≥6.4 |
≤2.20 |
1.25±0.15 |
0.45±0.12 |
100 |
|
IAKT 7,9/2,70 |
≥7.9 |
≤2.70 |
1.30±0.15 |
0.50±0.12 |
100 |
|
IAKT 9,5/3,20 |
≥9.5 |
≤3.20 |
1.40±0.15 |
0.50±0.12 |
50 |
|
IAKT 12,7/4,20 |
≥12.7 |
≤4.20 |
1.70±0.15 |
0.50±0.12 |
36.6 |
|
IAKT 15,0/5,20 |
≥15.0 |
≤5.20 |
1.80±0.15 |
0.55±0.15 |
30.5 |
|
IAKT 19,1/6,30 |
≥19.1 |
≤6.30 |
1.95±0.15 |
0.55±0.15 |
30.5 |
|
IAKT 25,7/8,50 |
≥25.4 |
≤8.50 |
2.05±0.20 |
0.55±0.15 |
30.5 |
|
IAKT 30,0/10,20 |
≥30.0 |
≤10.20 |
2.20±0.20 |
0.60±0.15 |
24.4 |
|
IAKT 39,0/13,50 |
≥39.0 |
≤13.50 |
2.50±0.20 |
0.60±0.15 |
18.3 |
|
IAKT 50,0/17,00 |
≥50.0 |
≤17.00 |
2.80±0.25 |
0.70±0.15 |
12.2 |
|
IAKT 64,7/21,00 |
≥64 |
≤21.00 |
3.00±0.25 |
0.70±0.15 |
6.1 |
|
IAKT 75,0/25,00 |
≥75 |
≤25.00 |
3.00±0.30 |
1.00±0.20 |
1.22м/шт. |
|
IAKT 90,0/30,00 |
≥90 |
≤30.00 |
3.00±0.30 |
1.00±0.20 |
1.22м/шт. |
|
IAKT 100,0/34,00 |
≥100 |
≤34.00 |
3.00±0.30 |
1.00±0.20 |
1.22м/шт. |
|
IAKT 125,0/42,00 |
≥125 |
≤42.00 |
3.00±0.30 |
1.00±0.20 |
1.22м/шт. |
Коэффициент усадки 4:1
|
До усадки |
После усадки |
Упаковка |
||||
|
Тип |
Внутренний диаметр (мм) |
Внутренний диаметр (мм) |
Общая толщина стенок после усадки (мм) |
Толщина клеяпосле усадки (мм) |
Бухта и нарезка (м) |
|
|
IAKT 4,0/1,0 |
≥4 |
≤1 |
1.1±0.15 |
0.4±0.15 |
200 |
|
|
IAKT 6,0/1,5 |
≥6 |
≤1.5 |
1.5±0.15 |
0.5±0.15 |
100 |
|
|
IAKT 8,0/2,0 |
≥8 |
≤2 |
1.7±0.15 |
0.5±0.15 |
50 |
|
|
IAKT 12,0/3,0 |
≥12 |
≤3 |
2.0±0.15 |
0.6±0.15 |
1.22м/шт. |
|
|
IAKT 16,0/4,0 |
≥16 |
≤4 |
2.3±0.25 |
0.6±0.15 |
1.22м/шт. |
|
|
IAKT 20,0/5,0 |
≥20 |
≤5 |
2.6±0.25 |
0.6±0.15 |
1.22м/шт. |
|
|
IAKT 24,0/6,0 |
≥24 |
≤6 |
3.0±0.30 |
0.7±0.15 |
1.22м/шт. |
|
|
IAKT 32,0/8,0 |
≥32 |
≤8 |
3.0±0.30 |
0.7±0.15 |
1.22м/шт. |
|
|
IAKT 52,0/13,0 |
≥52 |
≤13 |
3.3±0.30 |
0.7±0.15 |
1.22м/шт. |
|
