ТЕРМОУСАДОЧНАЯ ТРУБКА RAYCHMAN® PTFE
Трубка PTFE выдерживает экстремальный диапазон рабочих температур: от -65°С до +260°С. Материал химически устойчив к серной и азотной кислоте, сильным щелочам, углеводородным и кетоновым растворителям. Трубка не боится воздействия горюче-смазочных материалов — керосина, бензина, дизельного топлива, смазочных масел.
Трубка PTFE используется, когда необходима температурная и химическая устойчивость и важно низкое трение между деталями. Она применяется в нефтехимической, медицинской, авиакосмической, автомобилестроительной, горно-металлургической промышленности для электрической изоляции проводников и контактов, защиты токоведущих проводников и других элементов конструкций от воздействия химических реагентов.

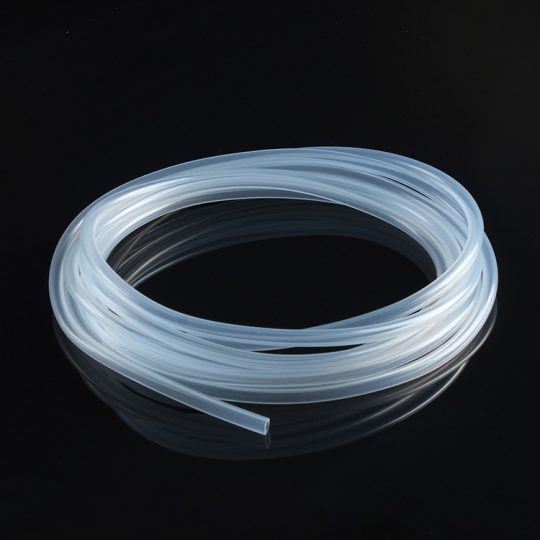

Трубка PTFE — прозрачное тонкостенное изделие с голубоватым отливом и умеренной гибкостью. Коэффициент усадки трубки 2:1 и 4:1.
К недостаткам трубок из PTFE можно отнести высокий коэффициент продольной усадки, который может составлять до 20%! Учитывайте это, когда рассчитываете количество трубок для закупки и длину отрезка для усадки на конкретное изделие.
ВНИМАНИЕ: при нагреве свыше +260°С политетрафторэтилен начинает медленно выделять ядовитые вещества, при этом температура усадки от +350°С до +450°С! Технология усадки фторопластовых трубок сильно отличается от обычной термоусадки, в том числе техникой безопасности. Нельзя пользоваться открытым пламенем и курить на рабочем месте, после работы с материалом необходимо мыть руки с мылом.
Трубка PTFE поставляется в отрезках по 1,22 м (4 фута).
На заказ можно сделать более длинные куски в пределах 20 футов (6 м).
|
Трубки PTFE c коэффициентом усадки 4:1 |
||||
|
Тип |
Внутренний диаметр |
Толщина стенок после |
Упаковка по 1,22 м* |
|
|
до усадки, |
после усадки, мм |
|||
|
PTFE 1,98/0,64 |
1,98 |
0,64 |
0,23 |
30,5 |
|
PTFE 2,36/0,80 |
2,36 |
0,80 |
0,25 |
30,5 |
|
PTFE 3,18/0,94 |
3,18 |
0,94 |
0,25 |
30,5 |
|
PTFE 4,76/1,27 |
4,76 |
1,27 |
0,30 |
30,5 |
|
PTFE 6,35/1,60 |
6,35 |
1,60 |
0,30 |
12,2 |
|
PTFE 9,52/2,44 |
9,52 |
2,44 |
0,30 |
12,2 |
|
PTFE 12,70/3,66 |
12,70 |
3,66 |
0,38 |
12,2 |
|
PTFE 15,88/4,52 |
15,88 |
4,52 |
0,38 |
12,2 |
|
PTFE 19,05/5,70 |
19,05 |
5,70 |
0,38 |
12,2 |
|
PTFE 25,40/7,06 |
25,40 |
7,06 |
0,38 |
12,2 |
|
PTFE 31,75/8,82 |
31,75 |
8,82 |
0,38 |
12,2 |
Трубки PTFE AWG c коэффициентом усадки 2:1
|
PTFE AWG 0,86/0,38 |
0,86 |
0,38 |
0,23 |
30,50 |
|
PTFE AWG 0,97/0,46 |
0,97 |
0,46 |
0,23 |
30,50 |
|
PTFE AWG 1,17/0,56 |
1,17 |
0,56 |
0,23 |
30,50 |
|
PTFE AWG 1,27/0,64 |
1,27 |
0,64 |
0,25 |
30,50 |
|
PTFE AWG 1,4/0,80 |
1,4 |
0,80 |
0,25 |
30,50 |
|
PTFE AWG 1,52/0,97 |
1,52 |
0,97 |
0,30 |
30,50 |
|
PTFE AWG 1,93/1,17 |
1,93 |
1,17 |
0,30 |
30,50 |
|
PTFE AWG 2,36/1,45 |
2,36 |
1,45 |
0,30 |
30,50 |
|
PTFE AWG 3,05/1,82 |
3,05 |
1,82 |
0,30 |
30,50 |
|
PTFE AWG 3,81/2,26 |
3,81 |
2,26 |
0,30 |
30,50 |
|
PTFE AWG 4,85/2,80 |
4,85 |
2,80 |
0,30 |
30,50 |
|
PTFE AWG 6,10/3,35 |
6,1 |
3,35 |
0,38 |
12,20 |
|
PTFE AWG 7,67/4,4 |
7,67 |
4,40 |
0,38 |
12,20 |
|
PTFE AWG 9,40/5,45 |
9,4 |
5,45 |
0,38 |
12,20 |
|
PTFE AWG 10,92/6,90 |
10,92 |
6,90 |
0,38 |
12,20 |
|
PTFE AWG 11,94/8,56 |
11,94 |
8,56 |
0,38 |
12,20 |
