Система измерения высоты снежного покрова
Особенности:
- Мониторинг большого количества зон с помощью датчиков на радиоканале (до 127 датчиков)
- Удобный интерфейс и широкие возможности по визуализации собранных данных: за час, день, месяц
- Высокая надежность и точность работы системы с использованием оборудования промышленного назначения
- Низкое энергопотребление
- Подключение к системе диспетчеризации зданий
Назначение
Система предназначена для контроля высоты снежного покрова на кровле здания. Применение данной системы позволяет предотвратить повреждения кровли от снеговой нагрузки и снизить эксплуатационные расходы по обслуживанию зданий.
Применение
- Плоские, мембранные кровли
- Кровли большой площади
- Светопрозрачные конструкции
- Стадионы, ангары, навесы
- Кровли сложной конфигурации
- Участки труднодоступной кровли
- При наличии на кровле фонарей и участков легкосбрасываемой кровли
- Комплексы строений
Возможности
- Контроль уровня снежного покрова в режиме реального времени
- Автоматический расчет нагрузки на кровлю в зависимости от высоты выпавшего снега
- Сигнализация о превышении заданных значений уровня снега
- Управление системой обогрева кровли
Принцип работы

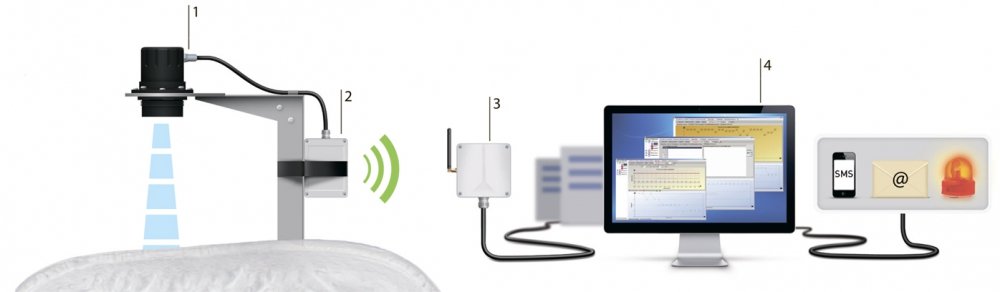

На кровле монтируются ультразвуковые датчики дистанции с блоками управления и питания, блок сбора информации, передаваемой датчиками по радиоканалу.
Шкаф управления, установленный в диспетчерской, включает в себя модуль визуализации на базе промышленного компьютера, оборудование сигнализации, а также силовую и защитную аппаратуру
Блок управления датчиком дистанции с периодичностью в 30 минут дает команду датчику на измерение высоты снежного покрова. Измеренные данные передаются по радиоканалу в блок сбора информации.
Блок сбора информации объединяет данные, полученные от датчиков, и передает их в блок визуализации.
Блок визуализации производит анализ полученных данных. Специальный интерфейс позволяет представить их в виде наглядных графиков и таблиц, а так же преобразовать высоту снежного покрова в весовую нагрузку.
Состав системы
- датчик дистанции
- блок управления датчиком дистанции
- блок сбора информации
- промышленный компьютер
