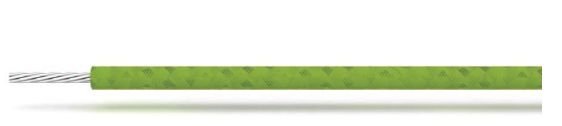

Провода установочные СУ, ВУ
Назначение
Провода СУ и ВУ используются в качестве установочных в составе нагревательных секций на базе нагревательных среднетемпературных кабелей с максимальной температурой использования до +180 С.
Провода ВУ используются в качестве установочных в составе нагревательных секций на базе высокотемпературных кабелей ВУ. Теплостойкость изоляции позволяет им работать в зонах с температурой до +350 С.
Провода ВУ используются для подведения питания в горячую зону оборудования, где невозможно использование установочных проводов с ПВХ изоляцией.
Провода ВУ устойчивы к тепловым и механическим нагрузкам на продавливание, могут соприкасаться с горячим корпусом оборудования. В связи с тем, что изоляция проводов ВУ невлагостойка, при переходе во влажную зону они должны продлеваться другими установочными проводами, допускающих работу в данных условиях.
Провода ВУ могут работать в диапазоне температур от -40 до +350 С.
Ассортимент:
| Марка | Цвет кабеля | Мощность, Вт | Длина, м | Площадь, м 2 | Рабочий ток, А | Сопротивление, Ом | Рекомендованные шаги раскладки, см** | Цена |
|---|---|---|---|---|---|---|---|---|
| Кабель СУ |
|
|||||||
| Кабель ВУ |
|
Конструкция
 |
|||
| Тип провода | СУ | ВУ | |
| Жилы | одно- и пногопроволочные из различных материалов и сплавов | ||
| Изоляция | Фтороплатовые пленки | Стеклонити | |
Технические характеристики
| Максимальная рабочая температура проводов ВУ | +250 С |
| Максимальная рабочая температура проводов СУ | +180 С |
| Минимальная рабочая температура | - 40 С |
| Минимальная температура монтажа | - 20 С |
| Сопротивление изоляции не менее | 1*103 МОм*м |
| Минимальный допустимый радиус однократного изгиба при монтаже | |
| при температурах выше +5 С | 5 ном. наружныхдиаметра провода |
| при температурах ниже -5 С | 10 ном. наружных диаметра провода |
| Напряжение питания | ~220 В, 50 Гц |
