Основным элементом системы кабельных теплых полов является нагревательный кабель, преобразующий электрическую энергию в тепловую. Нагревательный кабель используется в виде отрезков определенной длины - нагревательных секций. Помимо нагревательной секции, в систему теплых полов входят терморегулятор с датчиком, предназначенный для управления работой системы теплого пола и дополнительные материалы: теплоизоляция, монтажная лента и гофрированная монтажная трубка. Монтажная лента используется при укладке теплого пола для закрепления нагревательной секции на поверхности пола. Монтажная трубка служит защитой для датчика температуры пола, обеспечивая доступ к нему для диагностики или замены. Теплоизоляция снижает теплопотери, тем самым увеличивая эффективность работы теплого пола и уменьшает расход электроэнергии. В зависимости от величины теплопотерь и вариантов применения системы теплого пола применяется теплоизоляция с разными техническими параметрами и определенной толщины. Нагревательная часть системы (нагревательная секция из специального нагревательного кабеля) спрятана в конструкцию пола, в цементно-песчаную стяжку. Покрытие пола может быть любым: плитка, мрамор, ламинат, ковровое покрытие.
Кабельные системы обогрева могут быть использованы в качестве:
- Основной системы отопления в отдельно стоящих зданиях, в том числе в тех случаях, когда нет возможности подключиться к системе центрального отопления.
- Дополнительной (комфортной) системы отопления. Теплые полы устанавливаются совместно с отопительными приборами других типов и предназначены для достижения теплового комфорта. Это особенно важно в помещениях с холодными полами (ванные комнаты, санузлы, кухни, бассейны) и на первых этажах зданий. «Теплолюкс» подогревает пол и создает наиболее комфортное распределение температуры в помещении.
У нагревательных кабелей для систем «теплый пол» различных производителей характерны удельные тепловыделения от 17 до 21 Вт/м, причем увеличение этого параметра нежелательно и вовсе не свидетельствует о каких-либо специальных достоинствах. Во-первых, при укладке кабеля в пол возможно образование воздушной полости вблизи поверхности, при этом возникает перегрев материала кабеля и увеличивается риск выхода его из строя. Во-вторых, при увеличении удельной мощности кабеля его длина, приходящаяся на определенную площадь, сокращается. При этом возможно такое увеличение расстояния между отдельными нитками, что станет заметной неравномерность нагрева. У всех производителей величина допустимого расстояния между соседними нитками может колебаться от 5–6 до 10–12 см. Уменьшение линейной мощности ниже указанных величин приводит к перерасходу кабеля и появлению риска недопустимого сближения соседних ниток кабеля.
Во время работы «теплого пола» кабель нагревается до 60–70°C, а материалы изоляции и оболочки выдерживают температуры выше 100°C. Это один из секретов высокой надежности «теплых полов».

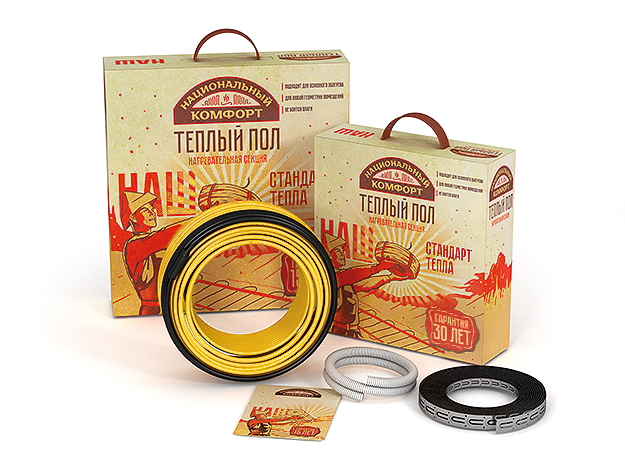

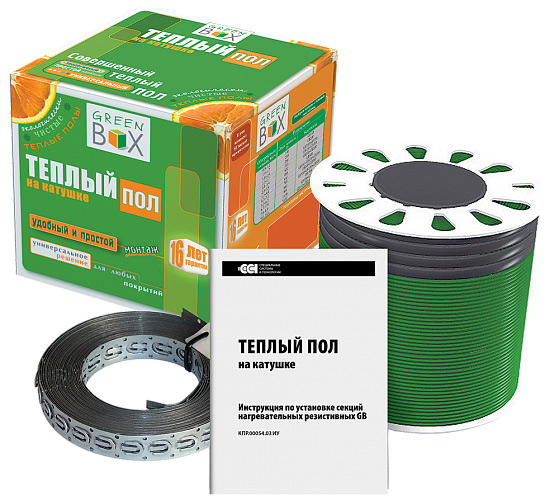

В продажу практически никогда не поступает нагревательный кабель как таковой. Для быстрого и надежного производства работ потребитель получает так называемые нагревательные секции (НС) — отрезки кабеля фиксированной длины, соединенные специальными муфтами с так называемыми «холодными концами» — отрезками соединительных проводов, предназначенными для соединения нагревательного(«горячего») кабеля с электрической сетью. Длина «холодных концов» также фиксирована и составляет у всех производителей от 0,75 до 2 м. Обычно этого вполне достаточно для выведения проводов в распаечную коробку на стене. Следует отметить, что именно нагревательная секция — основа «теплых полов», а муфта (или муфты), соединяющие холодные провода с постоянно нагревающимся и остывающим нагревательным кабелем — самый критичный элемент конструкции «теплого пола». От ее надежности зависит срок службы всей системы, поэтому производители обычно испытывают НС несколько раз и в весьма жестких условиях. Ведь, в отличие от обычных кабелей полная замена НК в системе «теплый пол», как правило, невозможна без полного разрушения приповерхностной части конструкции пола.

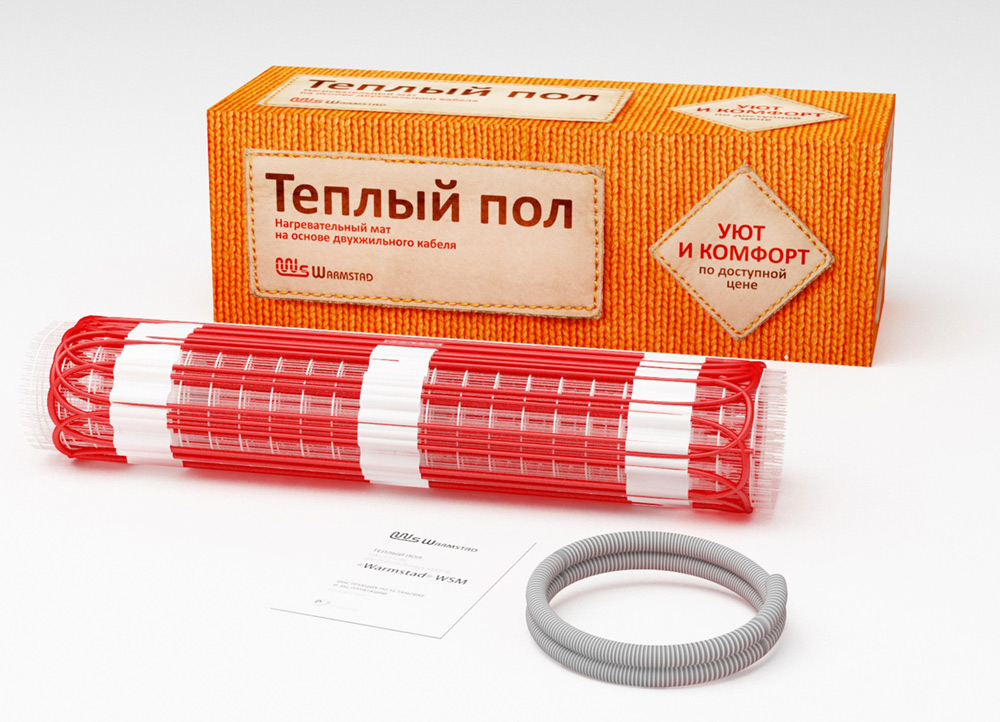

Сегодня наиболее распространены две конструкции резистивных нагревательных кабелей для «теплых полов» — одножильная экранированная и двухжильная экранированная. НС из одножильного кабеля содержит две муфты и два «холодных конца», в то время как НС из двухжильного кабеля на одном конце армируется концевой заглушкой, а на другом — муфтой и «холодным концом». Соответственно, различаются и схемы укладки. Как правило, схема укладки двухжильного кабеля проще, но сам кабель у всех производителей несколько дороже одножильного — ведь по всей длине греющей части вдоль нагревательной жилы уложена питающая жила, причем вся эта конструкция покрыта металлическим экраном (как правило, оплетка), и защитной оболочкой. Наличие защитного экрана обязательно по требованиям ПУЭ (Правила эксплуатации электроустановок), причем в своем сечении он должен быть эквивалентен 1,0 кв.мм медного проводника. Как правило, на поверхности кабеля присутствует маркировка, позволяющая безошибочно определить тип кабеля, напряжение питания, удельную мощность и дату выпуска.
