Монтаж теплого водяного плинтуса

Установку и подключение плинтусного отопления Чарли стоит выполнять после завершения чистовых ремонтных работ. Все работы должен осуществлять квалифицированный инженер-сантехник.

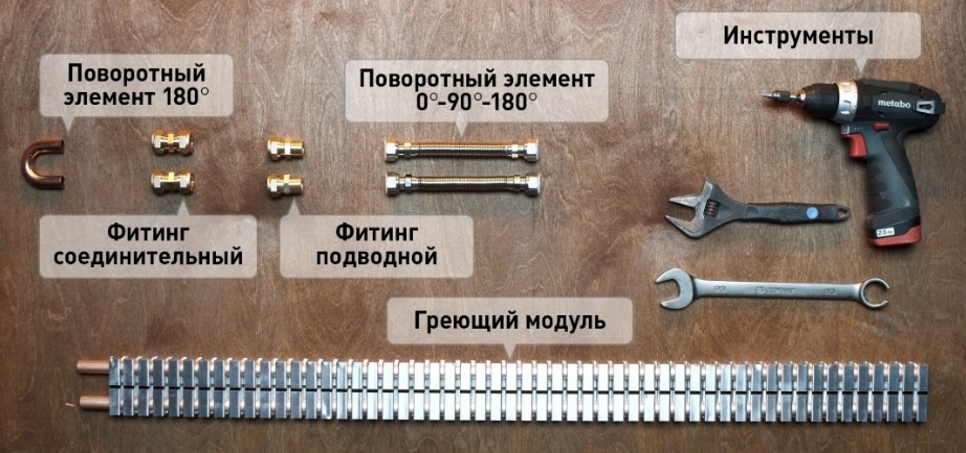

Для выполнения работы вам понадобятся следующие инструменты:

перфоратор,

шуруповёрт,

рожковый ключ на 22,

рожковый ключ на 24,

угловая отрезная машинка,

крепёж и свёрла – в зависимости от материала, из которого изготовлены стены.

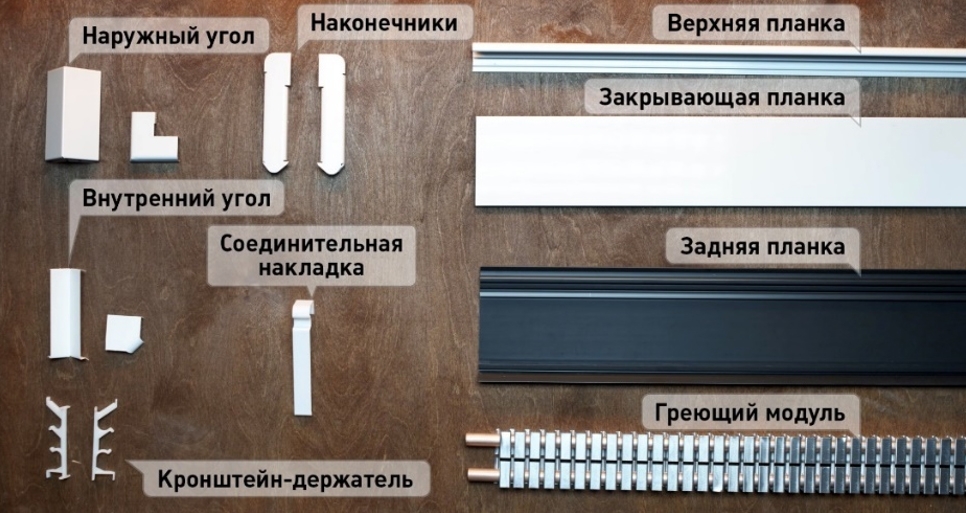

Комплект Тёплого Плинтуса включает следующие элементы:

планки (задняя, верхняя, закрывающая),

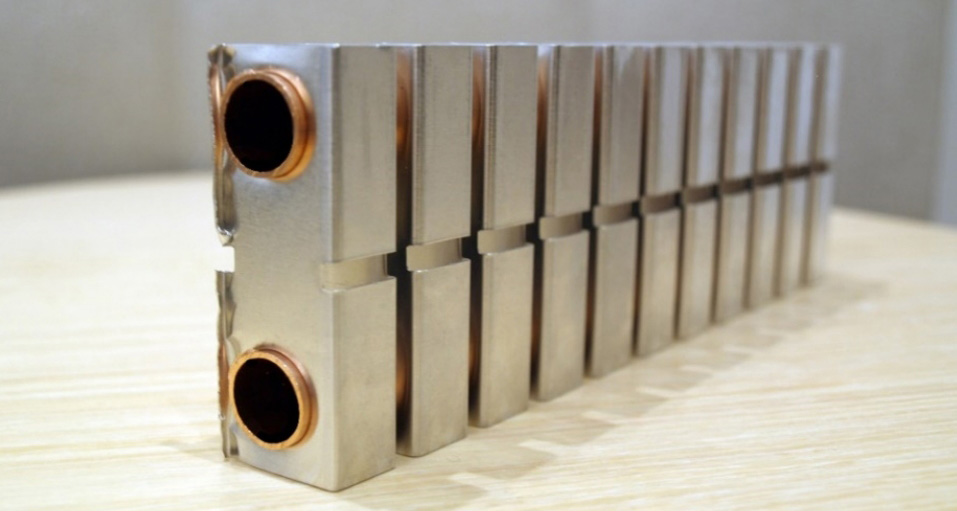

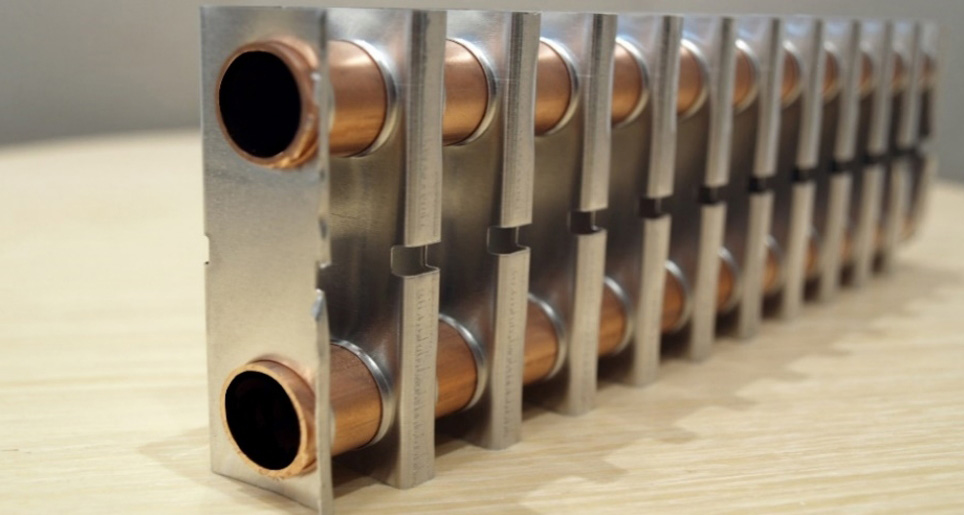

греющий модуль,

декоративные элементы,

кронштейны,

соединительные и подводные фитинги,

поворотные элементы.

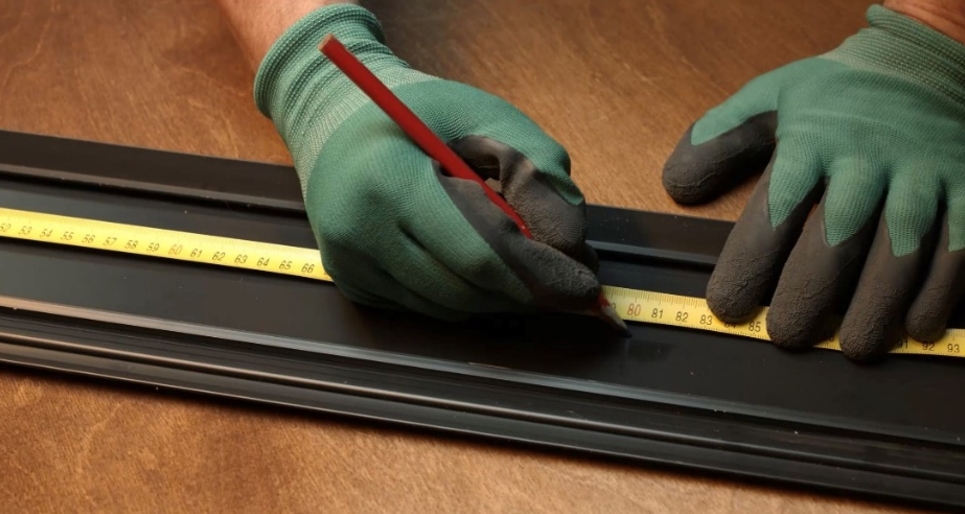

1.Замерьте стену в месте монтажа тёплого плинтуса. Перенесите замеры на поверхность верхней, задней и закрывающей планок. Отрежьте нужный отрезок с помощью отрезной машинки.

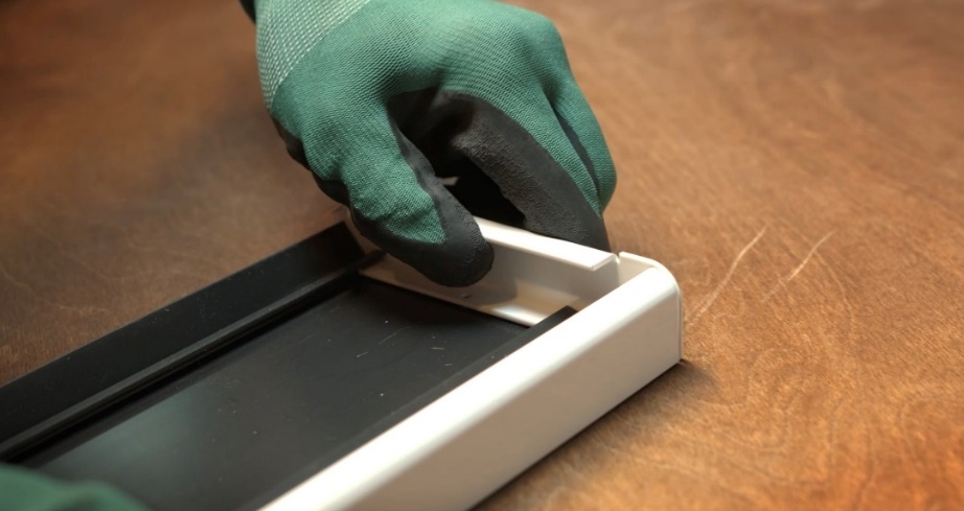

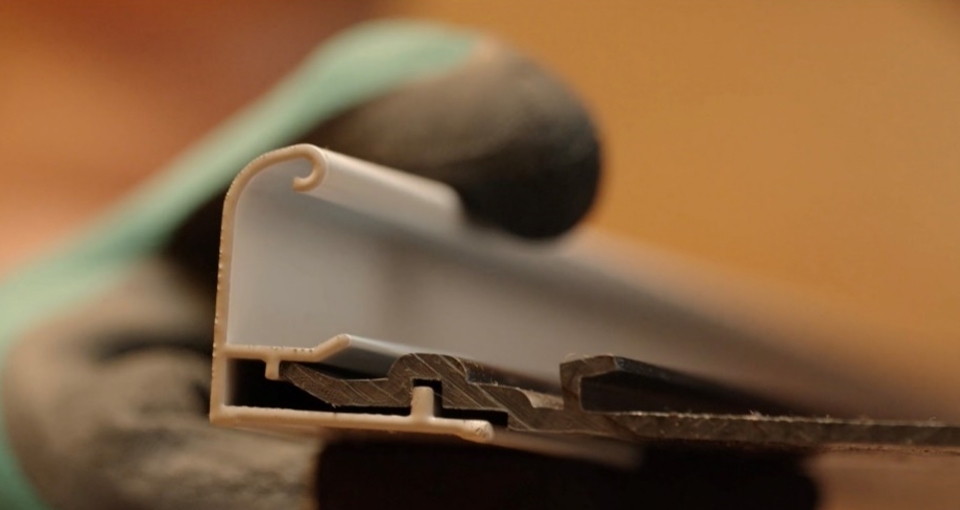

2.Вставьте верхнюю планку в соответствующие пазы, расположенные на задней планке.

3.Вставьте левый и правый наконечник в соответствующие пазы, расположенные на задней планке в начале и конце системы.

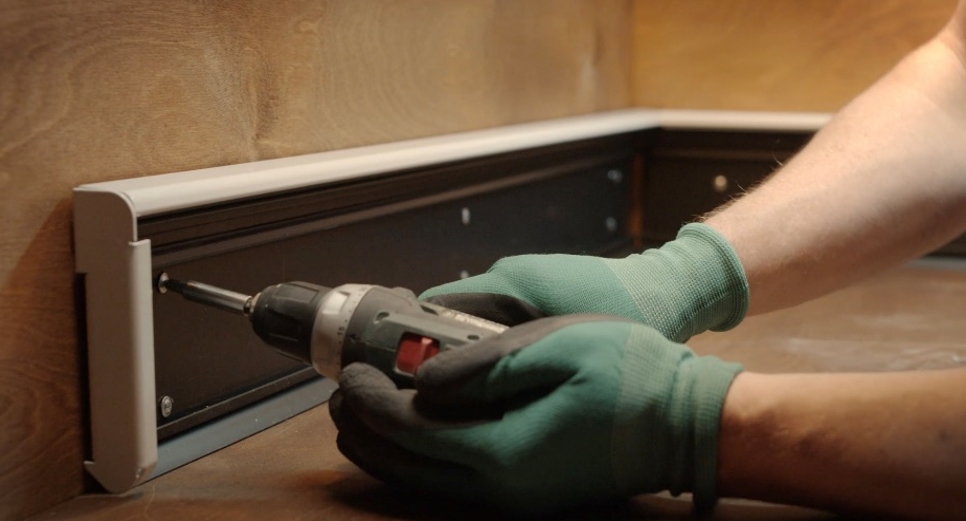

4.Прижмите к стене заднюю планку и прикрепите её саморезами. Шаг крепления – 40-45 см.

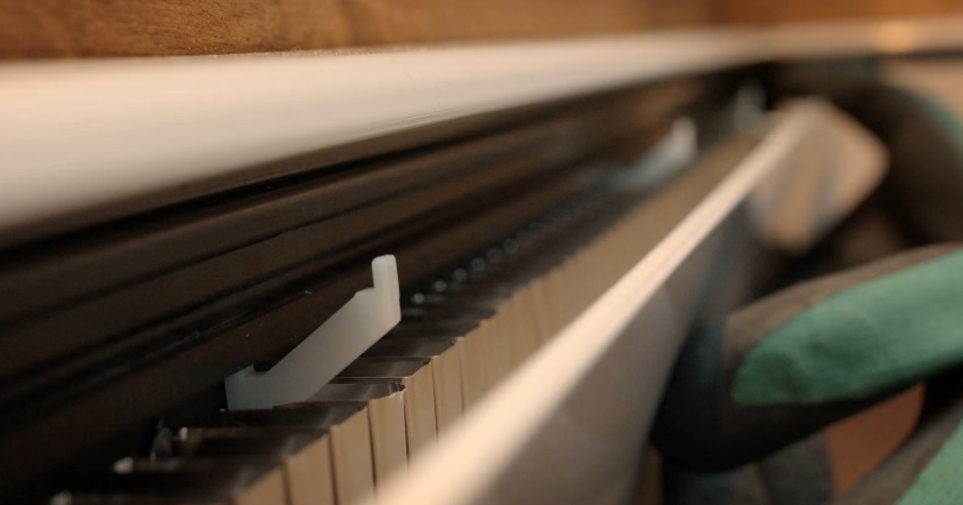

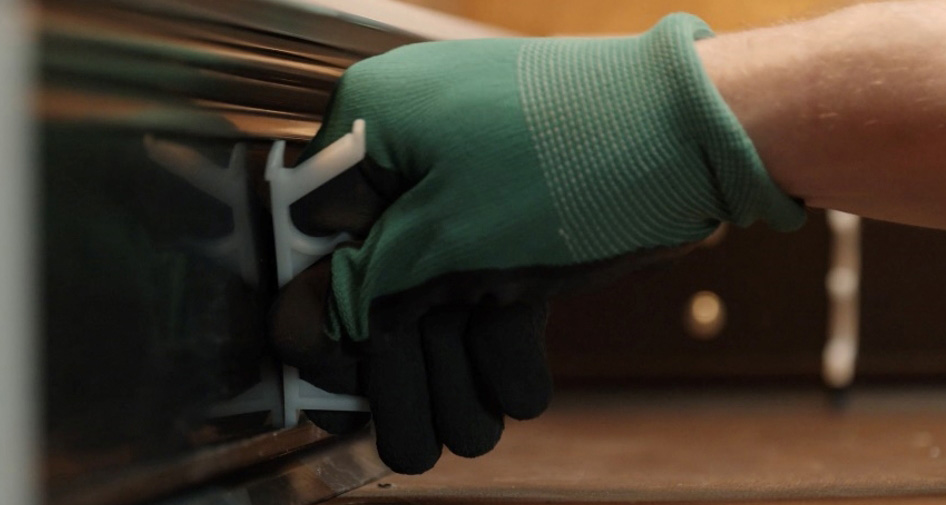

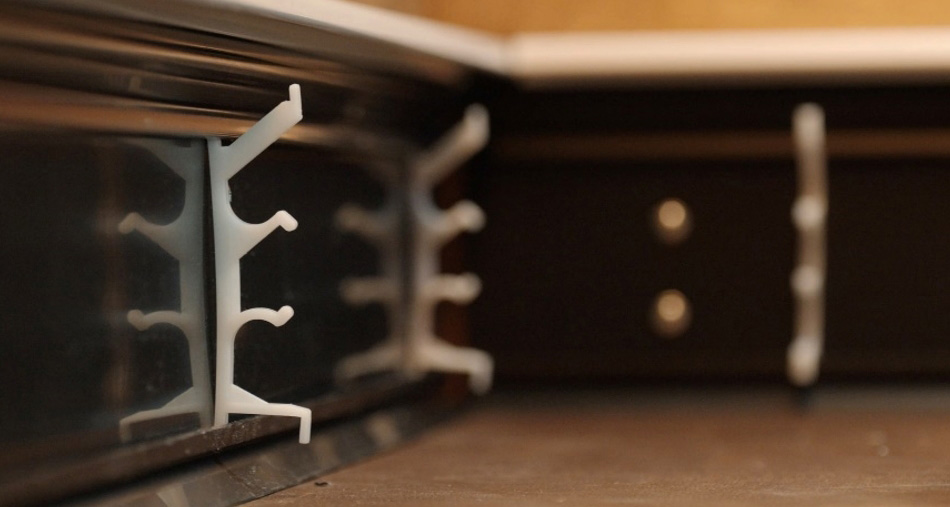

5.Вставьте кронштейны в пазы задней планки с шагом 25-30 см.

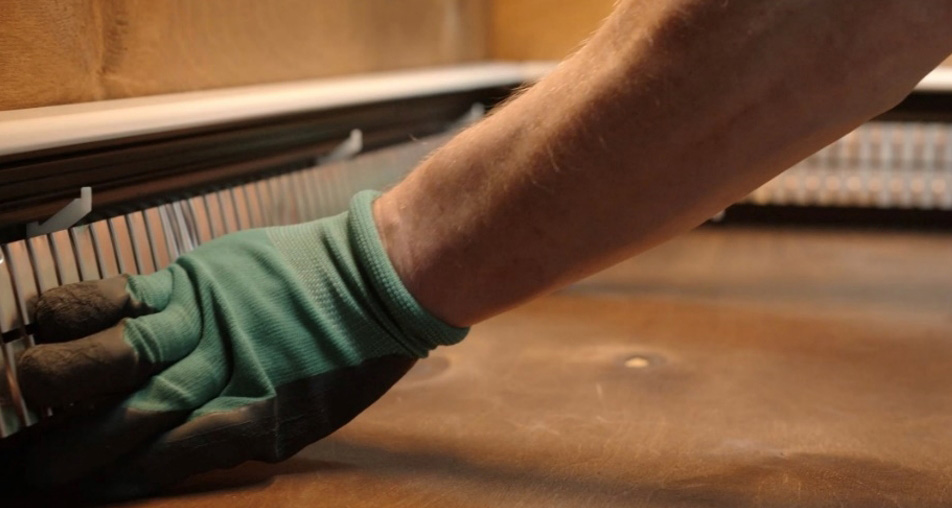

6.Отмерьте необходимый отрезок греющего модуля и отрежьте его. Вставьте в установленные кронштейны с усилием, пока не услышите щелчок.



Обязательно разверните греющий модуль узкими ламелями в сторону стены, а широкими – в сторону помещения.

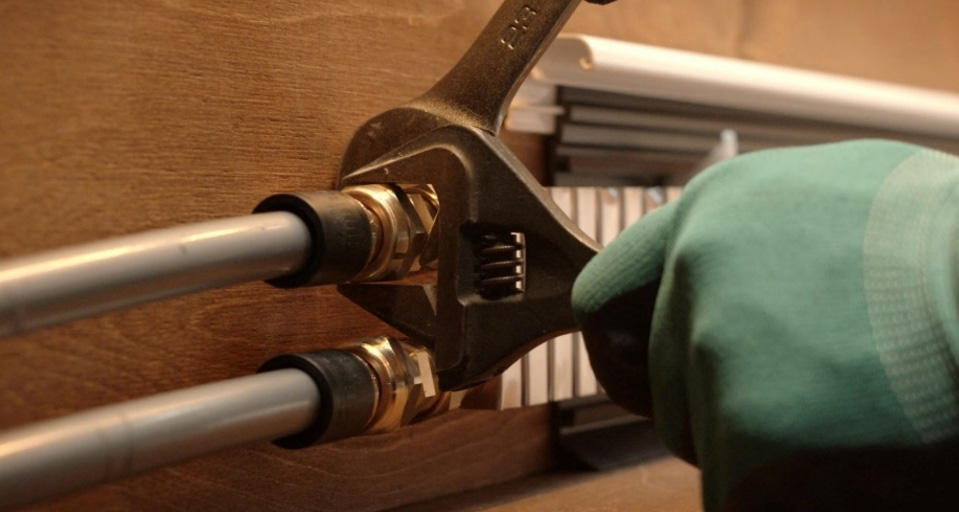

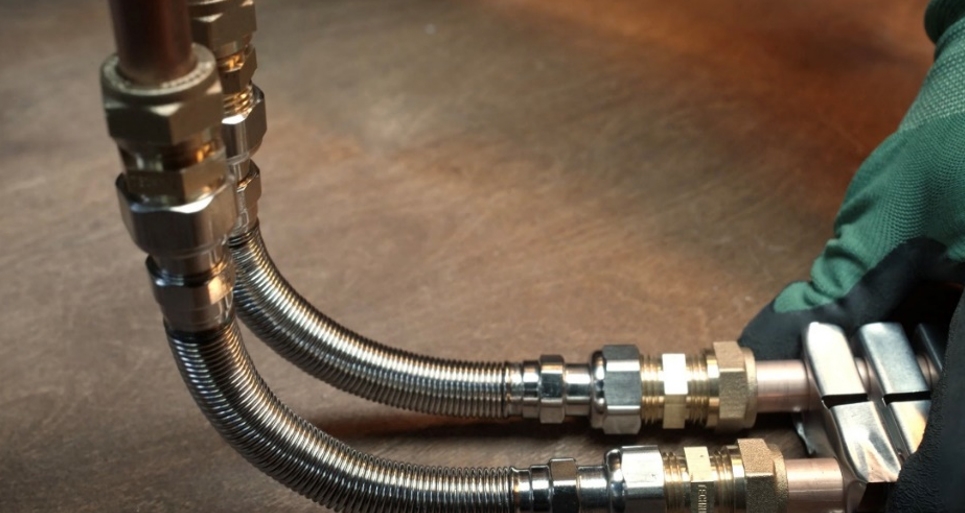

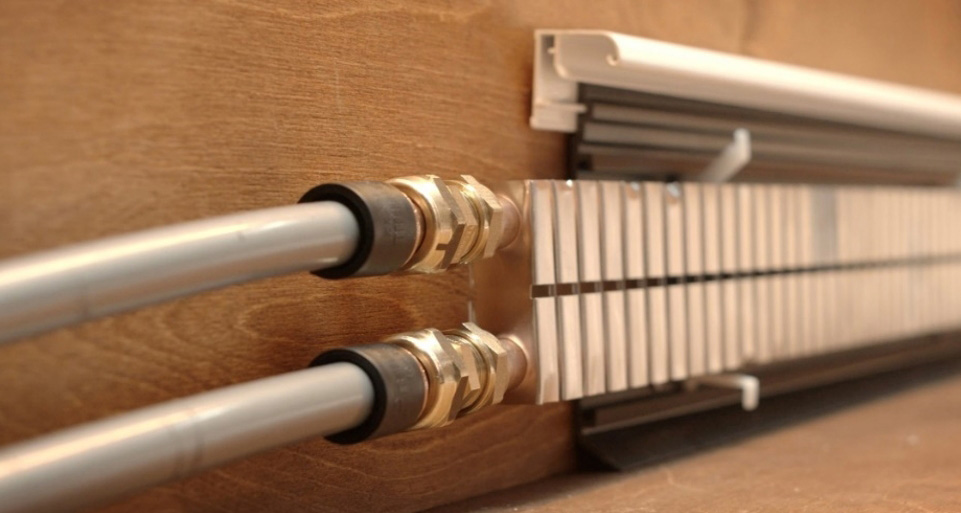

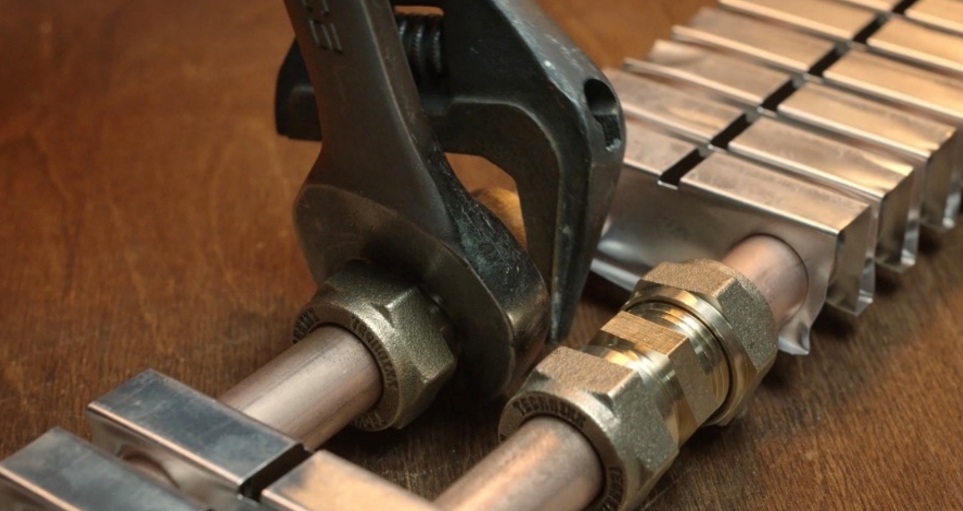

7. Присоедините подводящие трубы с помощью подводных фитингов с наружной резьбой 1/2@”. Источник подачи теплоносителя подключите к нижней трубе греющего модуля, а вывод – к верхней.

8.Соедините между собой отрезки греющего модуля. Используйте для этого соединительные фитинги.

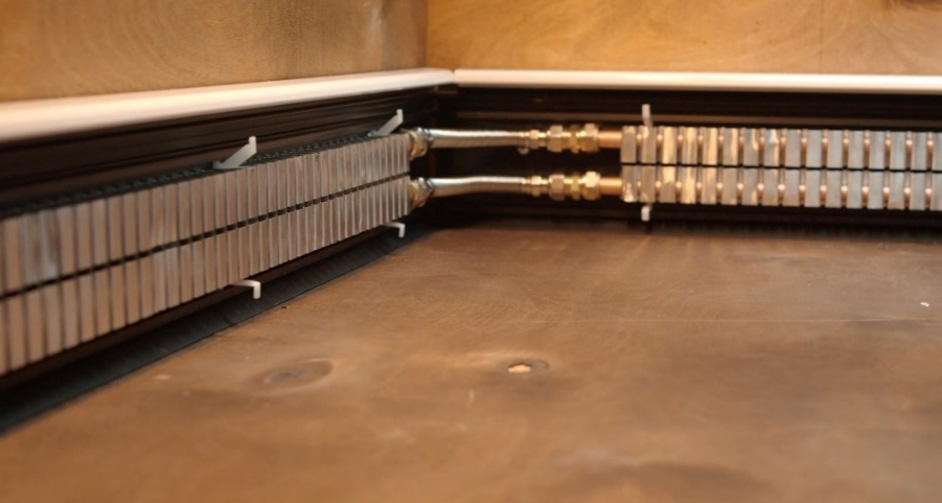

9.Соедините греющий модуль углах с использованием поворотных элементов, изготовленных из нержавеющей стали.

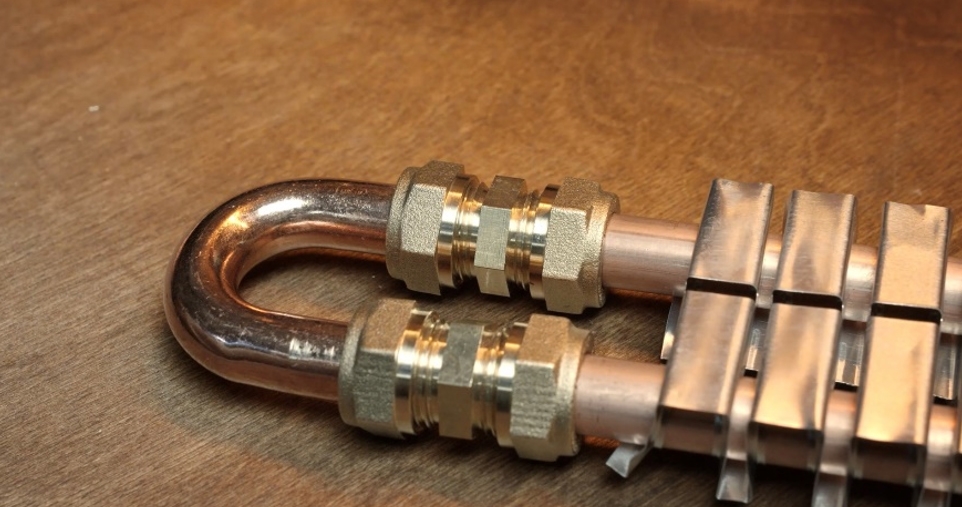

10.Установите поворотные элементы в конце каждого контура. Это необходимо, чтобы соединить нижнюю трубку греющего модуля с верхней.

11. Установите закрывающую планку. Для этого разместите нижнюю часть планки на кронштейнах, а затем с усилием до щелчка закрепите верхнюю.

12.Монтируйте декоративные элементы:

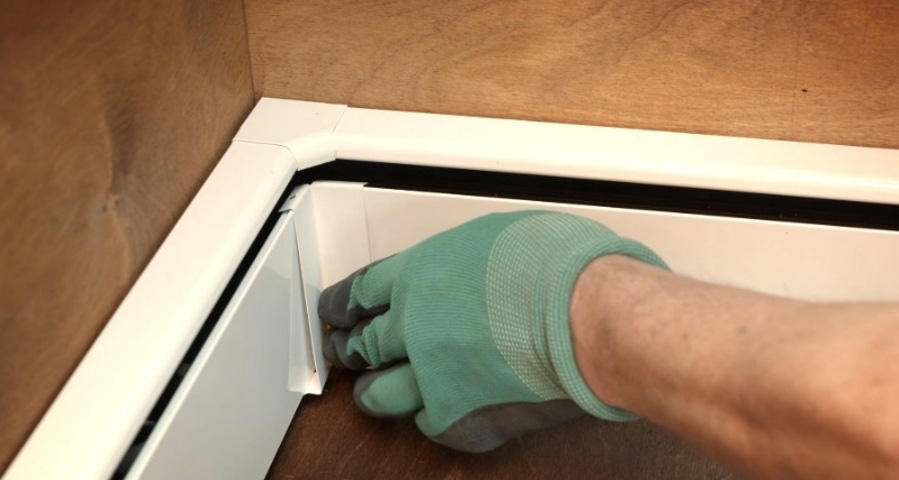

a. Установите внутренние и наружные углы (при наличии последних);

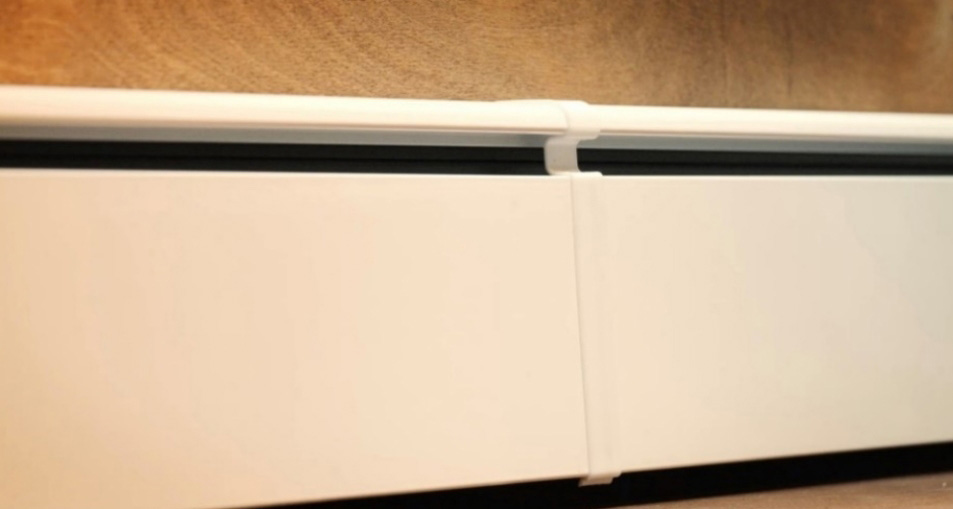

b. Закройте места стыков соединительными накладками.

13.Удалите воздух и выполните опрессовку системы. Для тёплого плинтуса будет достаточным давление, в 1,5 раза превышающее рабочее.
