ТЕРМОУСАДОЧНАЯ ТРУБКА ТИШ
ТИШ — это специализированные среднестенные и толстостенные трубки, служащие для изоляции медных и алюминиевых шин, круглого и прямоугольного сечения на электрических подстанциях и в распределительных устройствах на напряжении 1–24 кВ, а также в качестве жильной изоляции концевых кабельных муфт наружной установки на напряжение от 6 кВ и выше.
Благодаря трубкам ТИШ сокращается расстояние между токоведущими шинами и уменьшаются габариты устройства.

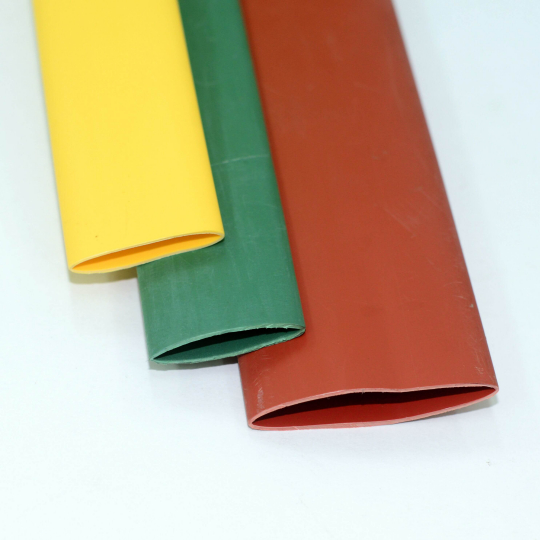

Поставляется в бухтах четырех цветов: желтый, зеленый, красный, черный.
По умолчанию трубка ТИШ не подавляет горение, но мы можем добавить эту опцию по предварительному заказу.
|
Тип трубок ТИШ |
Размеры до усадки |
Размеры после усадки |
||
|
Размеры трубки, мм |
Внутренний диаметр до усадки, мм |
Толщина стенки до усадки, мм |
Внутренний диаметр после усадки, мм |
Толщина стенки после усадки, мм |
|
Ø 12 |
12 ± 0.12 |
0.98 ± 0.10 |
4 |
2.20 ± 0.22 |
|
Ø 15 |
15 ± 0.15 |
1.06 ± 0.11 |
6 |
2.20 ± 0.22 |
|
Ø 20 |
20 ± 0.20 |
1.07 ± 0.11 |
8 |
2.30± 0.23 |
|
Ø 25 |
25 ± 0.25 |
1.10 ± 0.11 |
10 |
2.40 ± 0.24 |
|
Ø 30 |
30 ± 0.30 |
1.15 ± 0.12 |
12 |
2.55 ± 0.26 |
|
Ø 40 |
40 ± 0.40 |
1.12 ± 0.11 |
16 |
2.55 ± 0.26 |
|
Ø 50 |
50 ± 0.50 |
1.10 ± 0.11 |
20 |
2.55 ± 0.26 |
|
Ø 60 |
60 ± 0.60 |
1.11 ± 0.11 |
24 |
2.60 ± 0.26 |
|
Ø 70 |
70 ± 0.70 |
1.10 ± 0.11 |
28 |
2.60 ± 0.26 |
|
Ø 80 |
80 ± 0.80 |
1.10 ± 0.11 |
32 |
2.60 ± 0.26 |
|
Ø 100 |
100 ± 1.00 |
1.15 ± 0.12 |
40 |
2.75 ± 0.28 |
|
Ø 120 |
120 ± 1.20 |
1.14 ± 0.11 |
48 |
2.75 ± 0.28 |
|
Ø 150 |
150 ± 1.50 |
1.13 ± 0.11 |
60 |
2.75 ± 0.28 |
|
Ø 180 |
180 ± 1.80 |
1.37 ± 0.14 |
72 |
3.00 ± 0.30 |
|
Ø 210 |
210 ± 2.10 |
1.23 ± 0.12 |
84 |
3.00 ± 0.30 |
