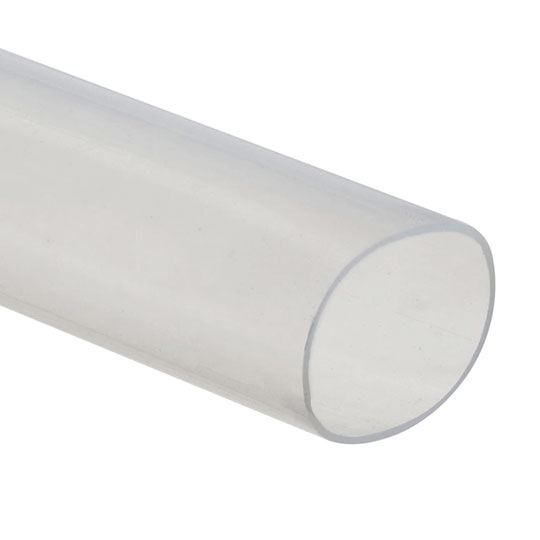

ТЕРМОУСАДОЧНАЯ ТРУБКА FEP
Гладкая износостойкая трубка специального промышленного применения для валиков и роликов. У трубки FEP дробный коэффициент усадки: 1,25:1, 1,3:1, 1,6:1. Базовый цвет: прозрачно-белый, под заказ можно сделать другие цвета.
Стандартная толщина стенки термоусаживаемой трубки FEP — 0,5 мм, однако Вы можете заказать трубку с толщиной стенки 1,5 мм. Помимо термоусаживаемой трубки, мы предлагаем термоусаживаемые рукава FEP для усадки на ролики большого диаметра. Химическая стойкость идентична материалу PTFE, материал инертен к большинству промышленных химикатов и растворителей. Стойкий к воздействию ультрафиолетового излучения.
Термоусадочная трубка FEP широко используется в авиакосмической и транспортная техника, электронике, химическом и фармацевтическом производстве, пищевой промышленности, для усадки на различные валы (ролики).
|
Коэффициент усадки 1,25:1 для валиков |
|||
|
Тип |
Диаметр до усадки, мм |
Диаметр после усадки, мм |
Толщина стенки после усадки, мм |
|
¾" |
21 |
16 |
0.50 |
|
1" |
26 |
22 |
0.50 |
|
1 ¼" |
32 |
27 |
0.50 |
|
1 ½" |
43 |
33 |
0.50 |
|
2" |
53 |
44 |
0.50 |
|
2 ½" |
67 |
54 |
0.50 |
|
3" |
74 |
68 |
0.50 |
|
3 ½" |
92 |
75 |
0.50 |
|
4" |
108 |
93 |
0.50 |
|
5" |
130 |
109 |
0.50 |
|
6" |
150 |
131 |
0.50 |
|
7" |
176 |
151 |
0.50 |
|
8" |
203 |
177 |
0.50 |
|
9" |
241 |
204 |
0.50 |
|
10 ½" |
266 |
242 |
0.50 |
|
12" |
302 |
267 |
0.50 |
|
13" |
343 |
303 |
0.50 |
|
14" |
416 |
344 |
0.50 |
|
16 ½" |
466 |
417 |
0.50 |
|
20" |
550 |
418 |
0.50 |
Стандартная длина отрезков: 0,61 – 0,91 – 1,22 – 1,52 – 1,83 – 2,13 – 2,44 – 2,74 – 3,05 – 3,35 – 3,66 – 3,96 – 4,27 – 4,57 – 4,88 – 5,18 – 5,49 – 5,79 – 6,10 м/шт. Под заказ возможна поставка трубок другой длины и диаметров.
|
Коэффициент усадки 1,3:1 |
||||
|
Тип |
Диаметр до усадки, мм |
Диаметр после усадки, мм |
Толщина стенки после усадки, мм |
Погрешность, мм |
|
24 |
0.78 |
0.68 |
0.20 |
± 0.05 |
|
22 |
0.91 |
0.81 |
0.20 |
± 0.05 |
|
20 |
1.14 |
0.99 |
0.20 |
± 0.05 |
|
18 |
1.52 |
1.24 |
0.20 |
± 0.05 |
|
16 |
1.90 |
1.55 |
0.23 |
± 0.05 |
|
14 |
2.34 |
1.83 |
0.23 |
± 0.05 |
|
12 |
2.92 |
2.26 |
0.23 |
± 0.05 |
|
10 |
3.58 |
2.90 |
0.25 |
± 0.08 |
|
9 |
4.00 |
3.15 |
0.25 |
± 0.08 |
|
8 |
4.57 |
3.63 |
0.25 |
± 0.08 |
|
7 |
5.00 |
4.00 |
0.28 |
± 0.10 |
|
6 |
5.70 |
4.57 |
0.28 |
± 0.10 |
|
5 |
6.30 |
5.03 |
0.28 |
± 0.10 |
|
4 |
7.36 |
5.75 |
0.28 |
± 0.10 |
|
3 |
7.85 |
6.33 |
0.28 |
± 0.10 |
|
2 |
9.30 |
7.12 |
0.30 |
± 0.10 |
|
1 |
10.16 |
7.90 |
0.30 |
± 0.10 |
|
0 |
11.17 |
8.87 |
0.30 |
± 0.10 |
|
3/8 |
12.70 |
9.73 |
0.38 |
± 0.10 |
|
7/16 |
14.70 |
11.38 |
0.50 |
± 0.10 |
|
1/2 |
16.93 |
12.95 |
0.50 |
± 0.10 |
|
5/8 |
21.00 |
16.20 |
0.50 |
± 0.10 |
|
3/4 |
25.40 |
19.40 |
0.50 |
± 0.10 |
|
Коэффициент усадки 1,6:1 |
||||
|
Тип |
Диаметр до усадки, мм |
Диаметр после усадки, мм |
Толщина стенки после усадки, мм |
Погрешность, мм |
|
3/32 |
2.40 |
1.40 |
0.20 |
± 0.08 |
|
1/8 |
3.20 |
1.90 |
0.25 |
± 0.08 |
|
3/16 |
4.80 |
2.90 |
0.25 |
± 0.08 |
|
1/4 |
6.40 |
3.80 |
0.25 |
± 0.08 |
|
3/8 |
9.60 |
5.70 |
0.30 |
± 0.08 |
|
1/2 |
12.70 |
7.60 |
0.40 |
± 0.10 |
|
3/4 |
19.00 |
11.50 |
0.50 |
± 0.10 |
|
1 |
25.00 |
15.50 |
0.60 |
± 0.13 |
|
1 1/2 |
38.00 |
23.00 |
0.75 |
± 0.13 |
|
2 |
51.00 |
32.00 |
0.75 |
± 0.13 |
Стандартная поставка: в бухтах или отрезками по 1,22 м/шт. Под заказ возможна поставка трубок другой длины и диаметров.
