Система для обогрева Теплодор

Назначение и принцип работы:

  • Состав и устройство
  • Рекомендации по выбору системы ТЕПЛОДОР
  • Монтаж системы ТЕПЛОДОР

Антиобледенительная система ТЕПЛОДОР используется для предотвращения образования и удаления слоя наледи и снега на открытых площадях, дорогах, пандусах, тротуарах, лестницах, въездах в гаражи, рулёжных дорожках аэродромов, спортивных площадках и футбольных полях.

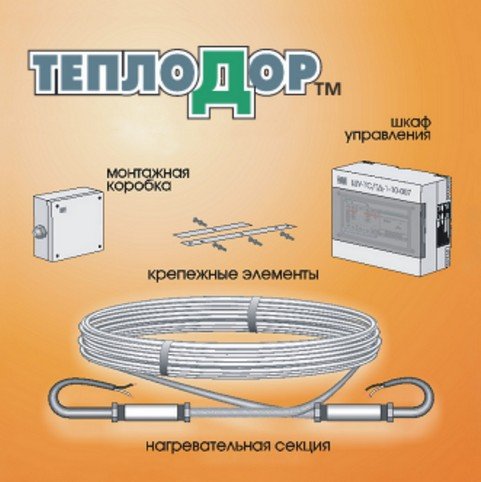

Состав и устройство

Система ТЕПЛОДОР состоит из следующих основных частей:

  • кабельные нагревательные секции;
  • распределительная электросеть для подключения нагревательной секции к шкафу управления;
  • шкаф управления с пусковой, защитной аппаратурой и регулятором, автоматически управляющим включением и выключением нагревательных секций;
  • датчики температуры наружного воздуха, температуры поверхности, осадков, с которых соответствующая информация поступает в шкаф управления;
  • сеть передачи информации от датчиков в шкаф управления;
  • крепёжные и соединительные элементы. В состав шкафа управления входит регулятор температуры(контроллер) в комплекте с датчиком температуры. Комплектация шкафа управления регуляторами с датчиками воды и осадков или только с датчиками температуры производится по желанию заказчика.

Нагревательная секция - предназначена для обогрева соответствующей площади, состоящая из тепловыделяющего элемента на основе нагревательного кабеля, монтажных концов на основе установочных проводов и соединительных и концевых муфт.

Двухжильные нагревательные секции состоят из нагревательного кабеля, оснащённого с одной стороны муфтой и монтажным концом, а с другой - концевой муфтой без выводов. Монтажный конец состоит из трёх проводов: двух выводов нагревательной жилы секции и экрана. Двухжильная конструкция нагревательного кабеля позволяет подавать питание с одного конца секции, что упрощает её раскладку на объекте.

Распределительная сеть включает силовые кабели, распределительные коробки с клеммниками, защитные трубки для кабелей. Распределительные коробки предназначены для подключения силовых кабелей и монтажных концов нагревательных секций. Подключение осуществляется с использованием клеммных контактов. Коробки имеют различные степени защиты. Силовые кабели, кабели управления и монтажные концы нагревательных секций прокладываются в стальных трубах или ПВХ трубах, согласно ПУЭ.

Сеть передачи информации от датчиков к шкафу управления включает кабели управления, коробки управления для подключения кабелей управления и датчиков.

Датчики: датчик температуры наружного воздуха; датчик температуры обогреваемой поверхности; датчик наличия осадков. Сигналы от датчиков через сеть передачи информации поступают в шкаф управления и используются для оптимального управления системой обогрева. Шкаф управления предназначен для электропитания и реализации функций управления системой обогрева.В состав шкафа управления входят: пусковая и защитная аппаратура, электронный регулятор температуры(РТ-200 или РТ-330), устройства управления и сигнализации. Шкафы управления, в состав которых входит регулятор РТ-330, предназначены для сравнительно небольших систем, работающих в стабильных климатических условиях. Шкафы управления с контроллером РТ-200 обеспечивают максимальную адаптацию к погодным условиям и наиболее экономный расход электроэнергии. По заказу могут быть поставлены шкафы управления для любых нестандартных систем электрообогрева.

Крепёжные элементы служат для облегчения монтажа нагревательных секций и датчиков и соблюдения требуемого шага укладки секций. При укладке секций на бетонную основу для обогрева плоских поверхностей нагревательные секции крепятся к металлической дорожной сетке вязальной проволокой, сетка прикрепляется к бетонному основанию дюбель-гвоздями. Можно использовать также монтажную ленту с расположенными равномерно зацепами для крепления кабеля. Отрезки ленты крепятся к основанию дюбель-гвоздями. При укладке на ступени секции заранее скрепляются скобами из оцинкованной стали, при этом выдерживается шаг укладки на прямых участках и поворотах. Для подключения нагревательных секций и датчиков к шкафу управления, особенно в сложных протяжённых системах со многими секциями, используются монтажные соединительные коробки. В них располагаются клеммные панели, ввод кабелей производится через сальники, защищающие от проникновения влаги и опасных газов.

Рекомендации по выбору системы ТЕПЛОДОР

При выборе системы следует учитывать размеры обогреваемой поверхности, местные климатические условия, возможность присутствия едких и взрывоопасных веществ. С учётом возможности наноса снега ветром и частичного расходования тепла на обогрев грунта оптимальной признана удельная мощность обогрева, равная 250-300 Вт/м². Для обогрева футбольных полей и спортивных площадок с естественной травой мощность обогрева обычно не превосходит 130 Вт/м², чтобы исключить пересушивание почвы. Для полей с искусственным покровом устанавливается система с удельной мощностью 150-200 Вт/м². Диапазон температур, в котором система может эффективно работать, обычно принимается от +5 до -10оС. Однако, для конкретных условий, диапазон отрицательной температуры может быть расширен до -15оС. Дальнейшее расширение диапазона отрицательных температур требует значительного повышения удельной и суммарной мощности системы и экономически не оправдано. При возможном присутствии в воздухе взрывоопасных компонентов все элементы системы должны быть сертифицированы для использования во взрывоопасных зонах.

Монтаж системы ТЕПЛОДОР

Монтаж небольшой системы для обогрева крыльца или подъезда к гаражу заказчик может выполнить самостоятельно, пользуясь указаниями выданной инструкции. Для монтажа крупных систем рекомендуется обратиться к специалистам.Перед монтажом системы следует спланировать расположение нагревательных секций, датчиков температуры и осадков, шкафа управления. Необходимо обеспечить подвод питания, обеспечивающий максимальный ток системы без перегрузки сети и защитных устройств.

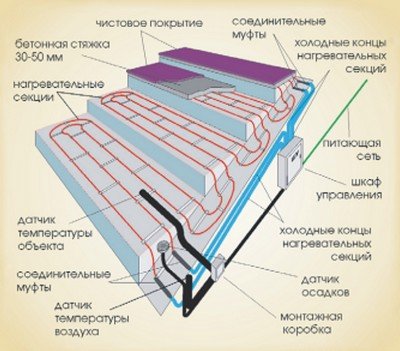

Монтаж нагревательных секций допускается монтировать при температуре окружающего воздуха не ниже -15о С. При обогреве плоских поверхностей нагревательные секции следует укладывать на предварительно выровненную бетонную поверхность. Толщина бетонной основы, уложенной на грунт или щебень, должна быть не менее 60 мм. При наличии гидроизоляции, поверх неё следует уложить стяжку толщиной не менее 30 мм. Если чистовое покрытие будет укладываться непосредственно на бетонное основание, закрыть нагревательный кабель бетонной стяжкой толщиной не менее 50 мм. невозможно. В этом случае, секцию следует уложить в штробу, вырубленную в бетонном основании согласно схеме раскладки нагревательных секций. Глубина Штробы составляет не менее 15 мм. (обычно 20-40 мм.), радиус изгиба секций выбирается в соответствии с минимальным радиусом изгиба секций укладываемых в штробу. Секции крепятся в штробе зажимами через ~ 500 мм. или раствором. Допускается также привязывать бронированный кабель к металлической сетке прикрепляемой к бетонной основе или подсохшему слою уложенного бетона.

Не допускается соприкосновение или пересечение нагревательных секций между собой или с монтажными концами, сближение уложенных витков секций менее чем на 60 мм, при хранении, транспортировке и монтаже секций изгибать кабель на радиус, меньший минимального радиуса изгиба, указанного в паспорте на нагревательную секцию, использовать секции имеющие механические повреждения кабеля, муфт, монтажных концов, использовать секции с повреждённой защитной оболочкой.

Запрещается, даже кратковременно, подавать рабочее напряжение на нагревательные секции, смотанные в бухты, а также использовать броню секции в качестве заземления или проводника тока (постоянного или временно, например, при сварочных работах).

Установка датчиков температуры и осадков.

Антиобледенительная система ТЕПЛОДОР может использовать все или некоторые из этих датчиков, в зависимости от своей задачи и требуемой эффективности. Датчик температуры обогреваемой поверхности крепится в пластмассовой трубке диаметром 12-16 мм. Такой способ монтажа применяется, чтобы можно было при необходимости заменить датчик, не вскрывая покрытие. Трубка плотно закрывается с одного конца для предотвращения попадания влаги или бетона. Второй конец трубки может заканчиваться в монтажной коробке или шкафу управления. Радиус изгиба трубки не ;менее 50 мм. Трубка с датчиком устанавливается между нитками нагревательного кабеля на равном расстоянии от них, и надёжно прикрепляется к основе. Датчик температуры наружного воздуха должен располагаться в безопасном от возможных повреждений месте и защищённом от прямых солнечных лучей. Датчик осадков располагается в безопасном месте, в типичных для данной обогреваемой поверхности. Шкаф управления устанавливается на стене в закрытом тёплом помещении со стабильной температурой и влажностью. Если такого помещения нет, необходимо смонтировать специальный шкаф с подогревом. При установке и подключении следует пользоваться положениями инструкции. Защитное заземление должно быть выполнено в соответствии с действующими Правилами эксплуатации электроустановок. Следует проследить, чтобы соединительные провода датчиков, выводы нагревательных секций и кабели питания были проложены так, чтобы избежать возможных повреждений. При открытой проводке необходимо использовать металлорукава и стальные трубы в качестве защиты. Монтажные коробки следует прочно закрепить в безопасных местах.

Помните, что в соответствии со СНиП время полного затвердевания бетона - 28 дней. До этого включение системы не разрешается. Для эффективной работы системы рекомендуется держать её включенной в автоматическом режиме в зимнее время года. Система сама включает обогрев при условиях, благоприятных для образования наледи. Если же система включается после того, как лёд и снег уже появились, потребуется значительное время на их удаление.
