Система обогрева трамвайных стрелочных переводов НСТ

Особенности:

  • Эффективная работа нагревателей при температуре до -25° С;
  • Хороший теплоотдача за счет большой площади соприкосновения нагревателя с рельсом и применения теплопроводной пасты;
  • Стойкость нагревателей к механическим и вибрационным нагрузкам.
  • Автоматическое управление обогревом;
  • Возможность подключения до 4-х переводов к 1 шкафу управления;
  • Высокая электробезопасность системы;
  • Варианты исполнения нагревателей на напряжение на 220 В и 600 В.

Hазначение

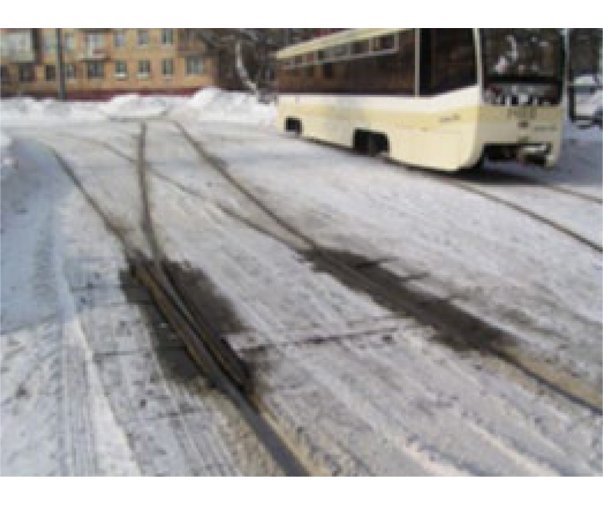

Система НСТ предназначена для автоматической очистки трамвайных стрелочных переводов от выпадающего или наносимого снега и наледи в зимнее время.

При помощи специального алгоритма в зависимости от температуры окружающей среды система автоматически регулирует мощность, необходимую для эффективного растапливания снега. Благодаря плоской конструкции нагревателей, большой площади контакта их с телом рельса и применения специальной теплопроводящей пастой для заполнения пустот и неровностей мощность, выделяемая нагревателями, максимально эффективно передается рельсу. Питание нагревателей возможно от напряжения 220 В переменного тока или от контактной сети 600 В постоянного тока.

Нагревательные элементы заключены в прочный стальной герметичный корпус. Корпус нагревательного элемента дополнительно защищен стальной крышкой с элементами крепления к телу рельса. Оба конструктивных элемента обеспечивают надежную защиту от вибраций и механических воздействий, связанных с движением трамваев и городского транспорта по трамвайным путям.

Шкаф управлении может поставляется в исполнении, пригодном для наружной установки, а также в антивандальном исполнении (металлический корпус).

Cостав системы

В стандартную систему на один стрелочный перевод входят:

  • 2 нагревателя на 220 или 600 В;
  • 2 комплекта крепежных элементов (правый и левый): защитные кожуха, кронштейны для установки этих кожухов, 2 муфты ССМ.09х09 для герметичного подсоединения нагревателей к силовым кабелям питания (диаметр кабеля - 4-8 мм), металлорукав для защиты установочного провода;
  • шкаф электрический низковольтный с регулятором и датчиком наружного воздуха.

Дополнительно приобретается, при необходимости:

  • муфты ССМ.09х13,5 – при подводе к нагревателю силового кабеля диаметром 9-12 мм.
  • теплопроводная паста Silarm-3 – для лучшей теплопередачи от нагревателя к телу рельса
  • специальные приспособления, упрощающие монтаж кронштейнов для установки нагревателей.

Технические характеристики

Рабочий диапазон температур включения обогрева +5°С...-25°С
Электропитание 220 В переменный ток /
600 В постоянный ток
Номинальная мощность каждого нагревателя 1400 Вт
Расстояние от шкафа управления до стрелочного перевода до 150 м
Количество нагревателей в системе 2-8 шт
Габариты нагревателей 2940х36х133 мм
Масса нагревателя 33 кг
Минимальная температура монтажа -15°С

Информация для заказа

1) Нагреватели-2 шт на 1 стандартную систему:

  • Нагреватель НСТ.05.1010-01-220 - на напряжение питания 220 В, переменный ток.
  • Нагреватель НСТ.05.1010-02-600 – на напряжение питания 600 В, постоянный ток.

2) Комплекты крепежных элементов-по 1 на стандартную систему:

  • Комплект крепежных элементов для нагревателя НСТ.05.1010 (левый)
  • Комплект крепежных элементов для нагревателя НСТ.05.1010 (правый)

3) Муфты для подсоединения питающего кабеля:

  • Муфта соединительная ССМ.09х09-10 (включена в комплект крепежных элементов) – при необходимости, можно заказать отдельно.
  • Муфта соединительная ССМ.09х13,5-10 – для подсоединения силового кабеля диаметром до 12 мм, заказывается отдельно.

4) Шкаф электрический низковольтный ШУ-НСТ-1-16-550 где

  • 1 – шкаф на напряжение 220 В (6-на напряжение 600 В)
  • 16 – номинал автоматического выключателя, А при напряжении 220 В (16 А - на 1 перевод, 25 А – на 2 перевода, 40 - на 3 перевода, 50 – на 4 перевода) при напряжении 600 В (6,3 – на 1 перевод , 16 - 2 перевод).

5) Приспособления:

  • Приспособление малое НСТ.05.1020-01
  • Приспособление НСТ.05.1010-01
