Монтаж электрического тёплого плинтуса

Обратите внимание, что монтаж плинтусного отопления лучше доверить электрикам-профессионалам. Все действия рекомендуем выполнять после завершения чистовых работ по установке напольных и стеновых покрытий.

Материалы и инструменты, которые вам понадобятся для монтажа:

перфоратор или дрель, свёрла,

угловая отрезная машинка,

шуруповёрт,

строительный фен,

крепёж – в зависимости от того, из какого материала изготовлены стены дома.

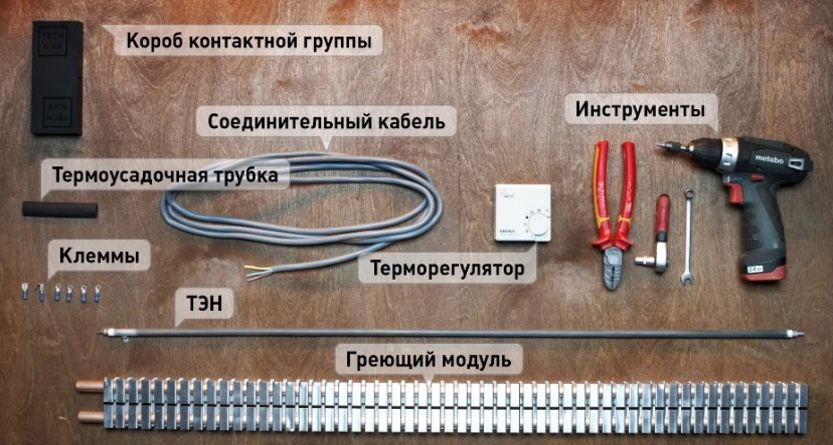

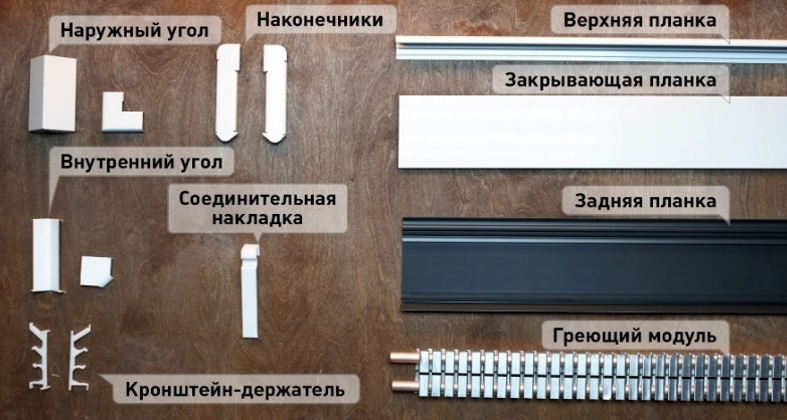

Комплектующие системы:

планки (задняя, закрывающая, верхняя),

греющий модуль,

декоративные элементы,

кронштейны,

соединительный кабель,

ТЭНы,

комплект термоусадочных трубок и клемм,

терморегулятор,

короб контактной группы.

1.Произведите замеры стены в местах запланированной установки плинтусного отопления. Перенесите выполненные замеры на поверхность планок (верхней, задней и закрывающей). Отрежьте необходимые отрезки с помощью угловой отрезной машинки.

2. Вставьте в соответствующие пазы задней планки верхнюю.

3.Вставьте в соответствующие пазы задней планки правый и левый наконечники из комплекта (соответственно, в начале и в конце системы плинтусного отопления).

4.Прижмите заднюю планку к основанию стены. Прикрепите саморезами с шагом около 45 см.

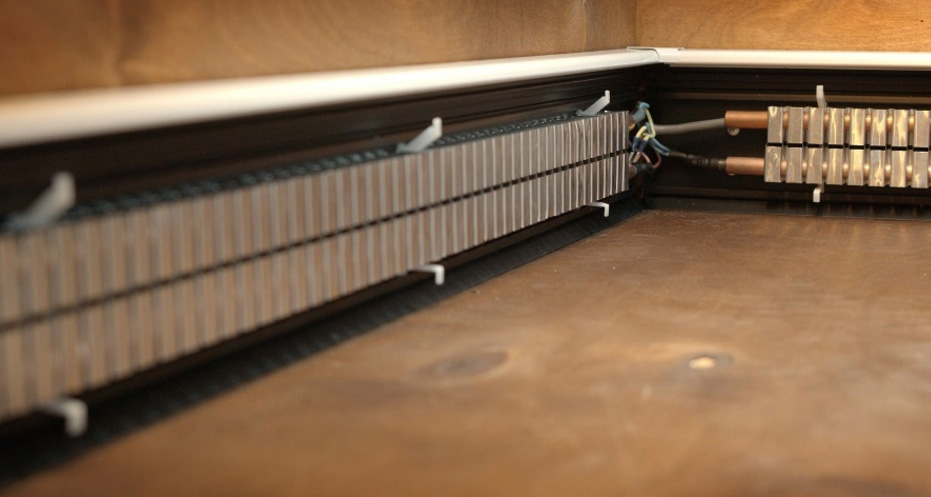

5.Вставьте кронштейны в соответствующие пазы задней планки с шагом до 30 см.

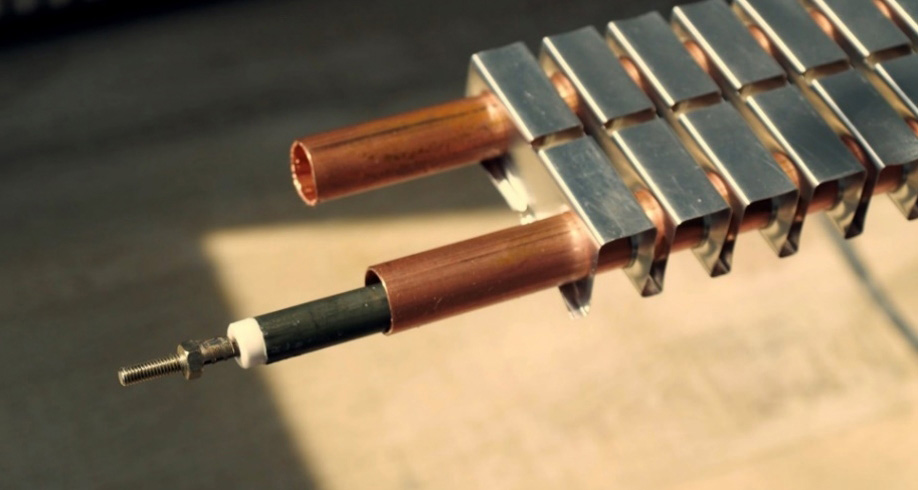

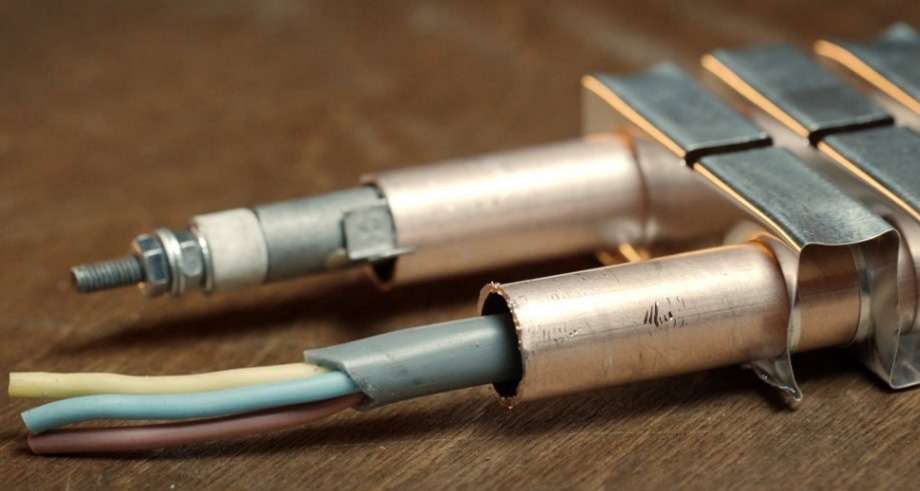

6. Отрежьте греющий модуль. Обратите внимание, что резьбовые шпильки ТЭНов должны выступать за пределы медных труб примерно на 3 см. Внимание! ТЭНы резать запрещено!

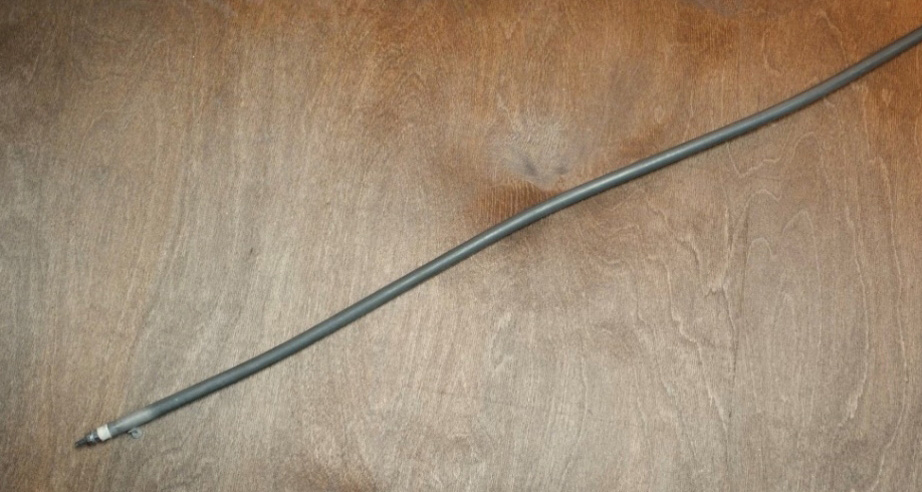

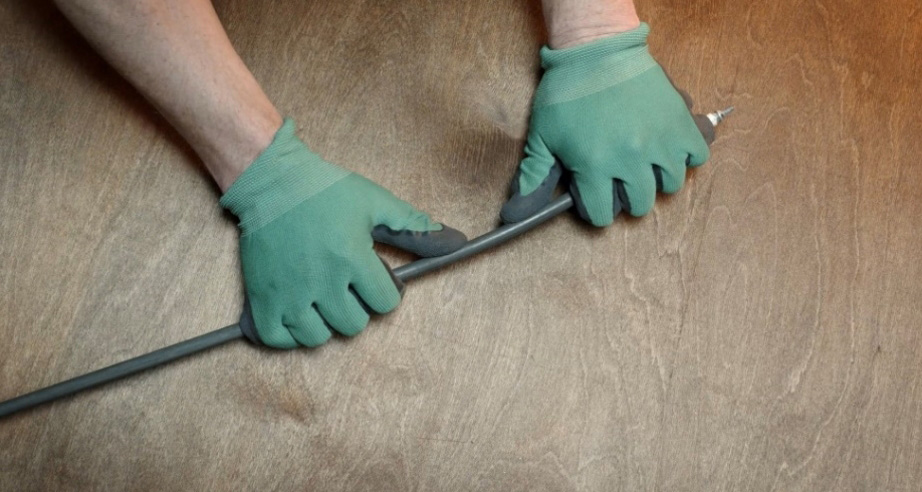

7. Изогните ТЭН волнообразно, чтобы обеспечить максимально плотную его посадку в полость нижней трубки греющего модуля.

8. Вставьте соединительный кабель в верхнюю трубку. Подрежьте его таким образом, чтобы у вас осталось примерно 30 см для соединения.

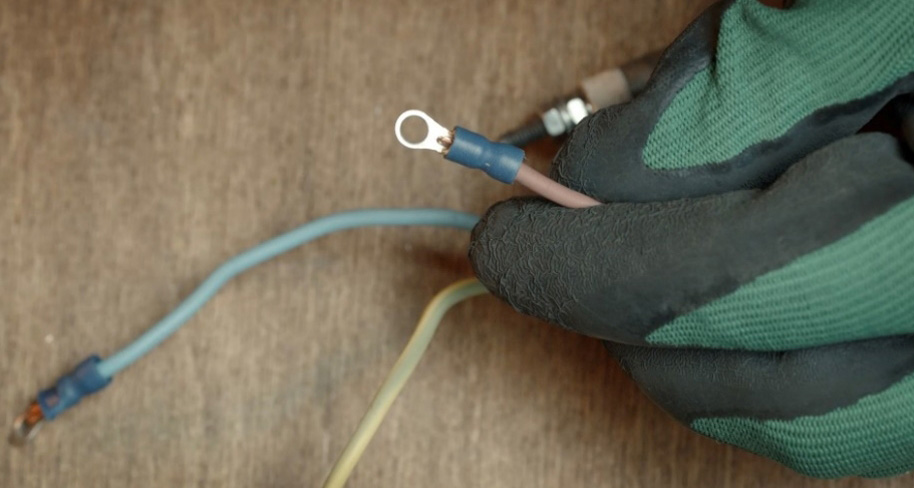

9. Очистите концы кабеля от изоляции на 5-7 см и зачистите концы каждой жилы на 10 мм. Наденьте термоусадочную трубку на концы кабеля.

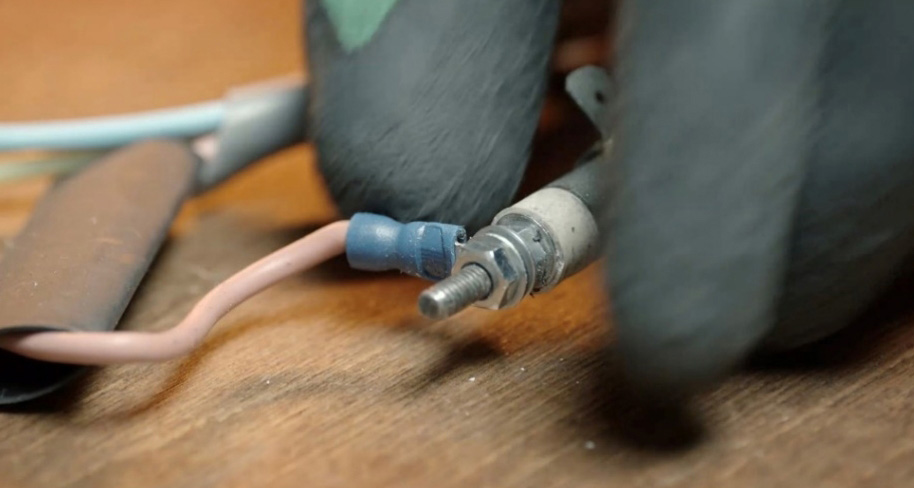

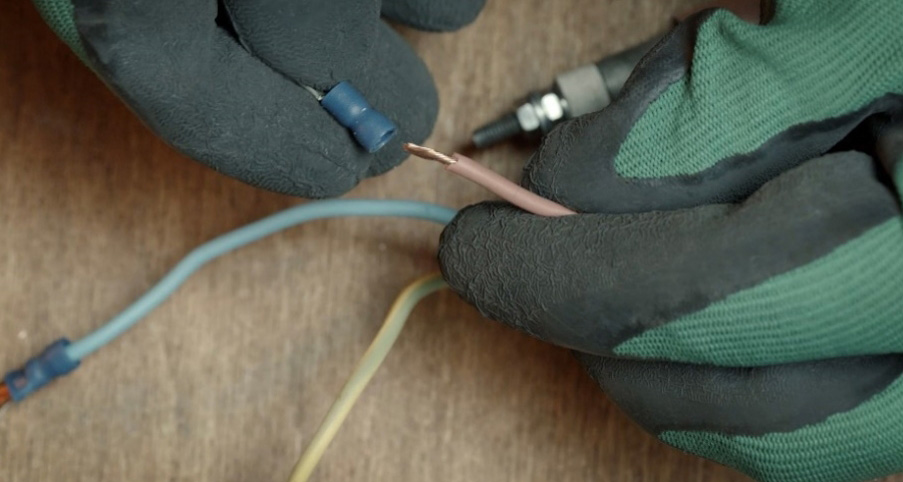

10. Соедините клеммами наконечники ТЭНов и зачищенные жилы кабеля.

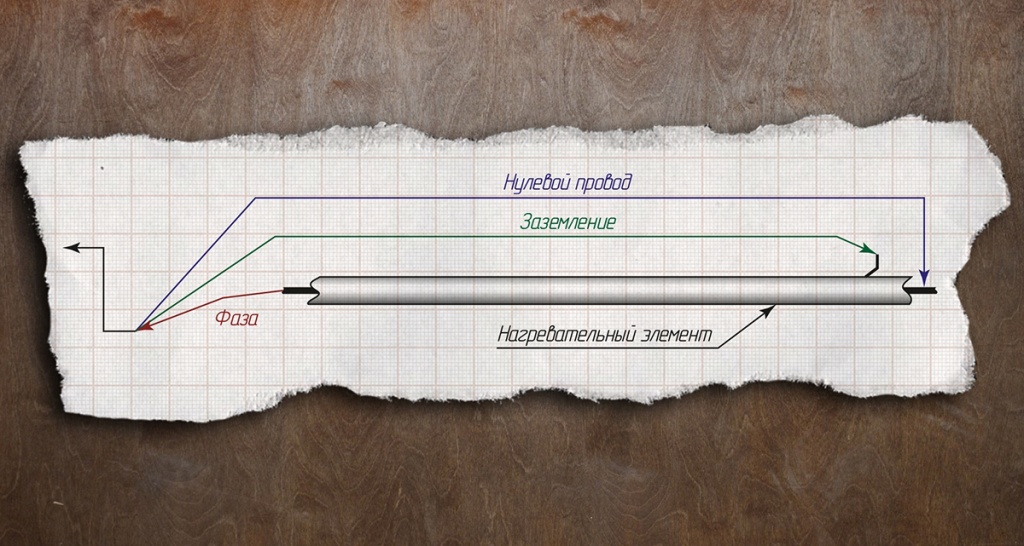

Если вы планируете устанавливать тёплый плинтус с одним ТЭНом, используйте следующую схему для подключения:

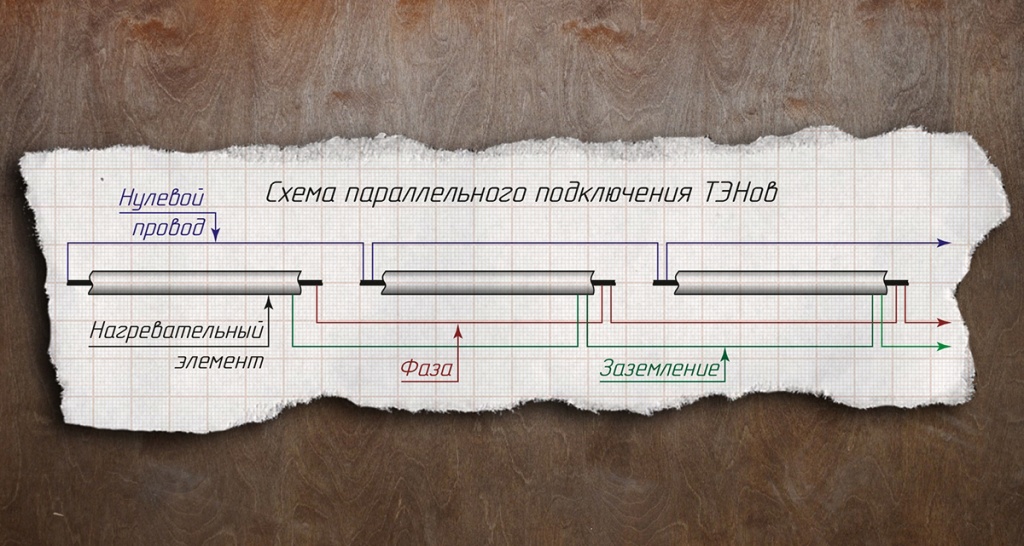

В случае, если в системе плинтусного отопления предусмотрено два и более ТЭНов, ориентируйтесь на параллельную схему подключения

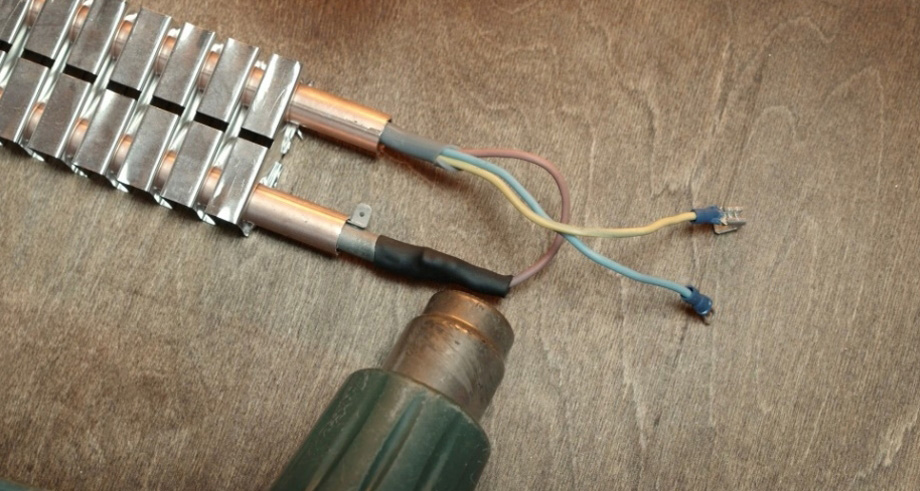

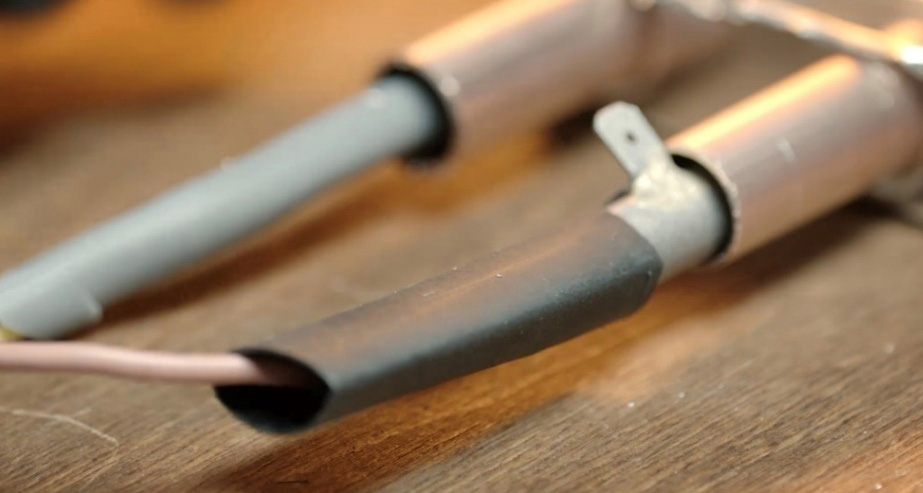

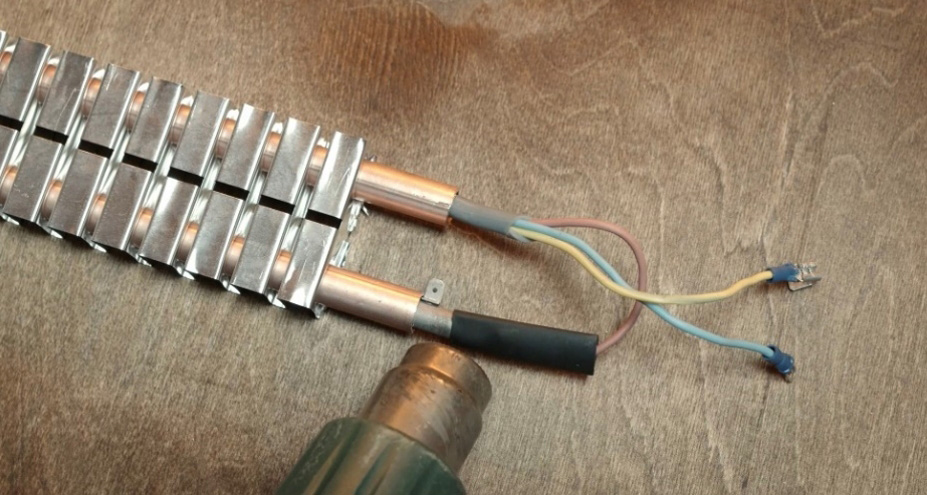

11. С помощью строительного фена запаяйте ТЭНы в термоусадочные трубки.

12. С усилием, до щелчка вставьте греющий модуль в кронштейны-фиксаторы.

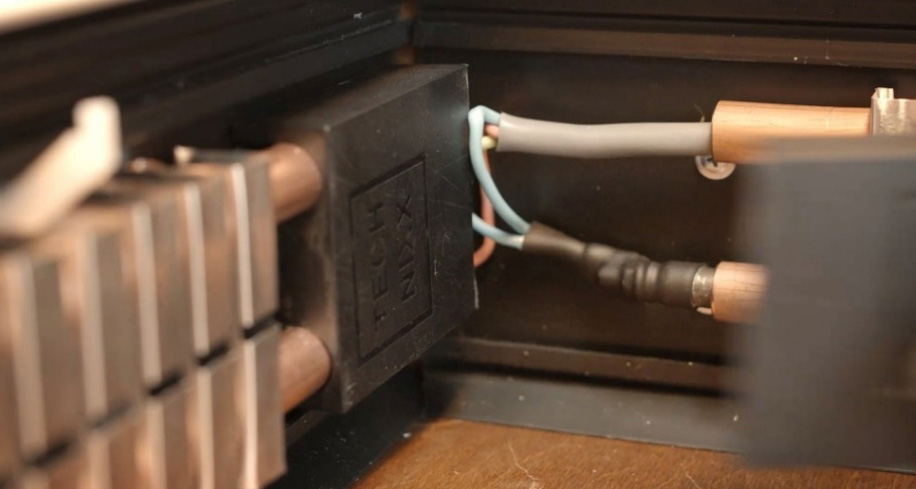

13. Закройте места соединений коробом контактной группы. Это обеспечит дополнительную изоляцию.

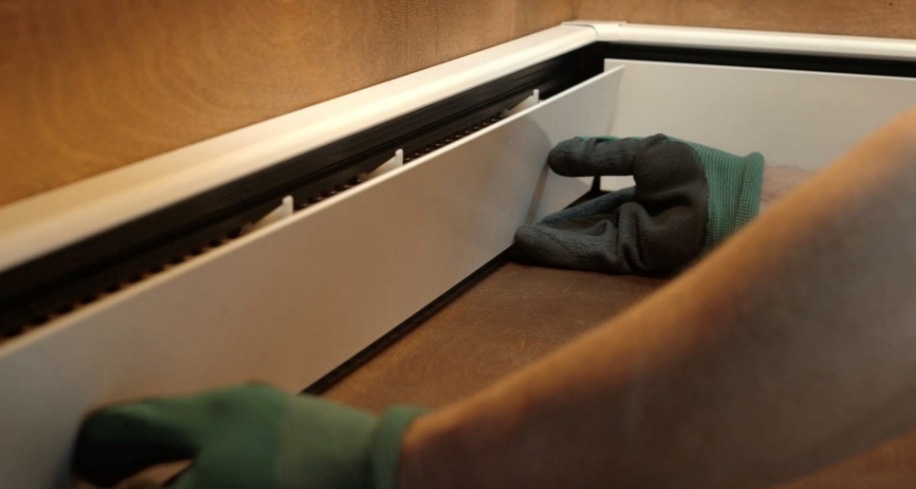

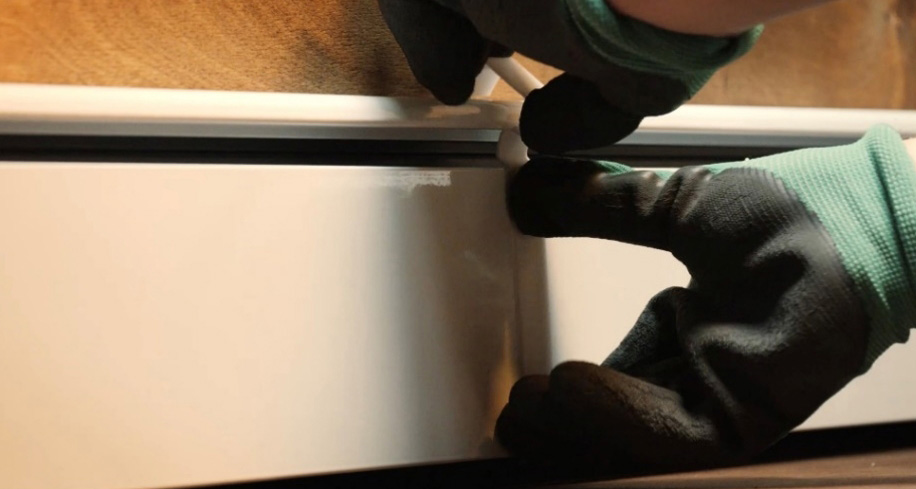

14. Установите нижнюю часть закрывающей планки на крючки кронштейнов. Защёлкните её верхнюю часть с усилием, до щелчка.

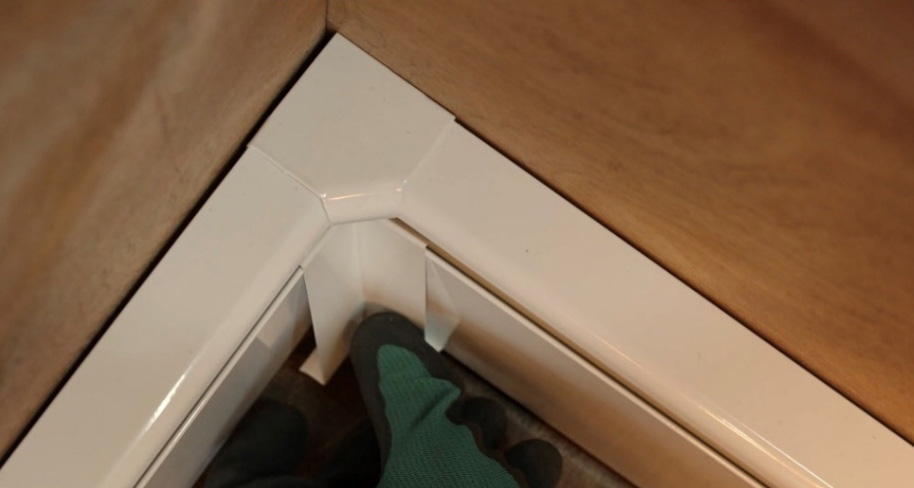

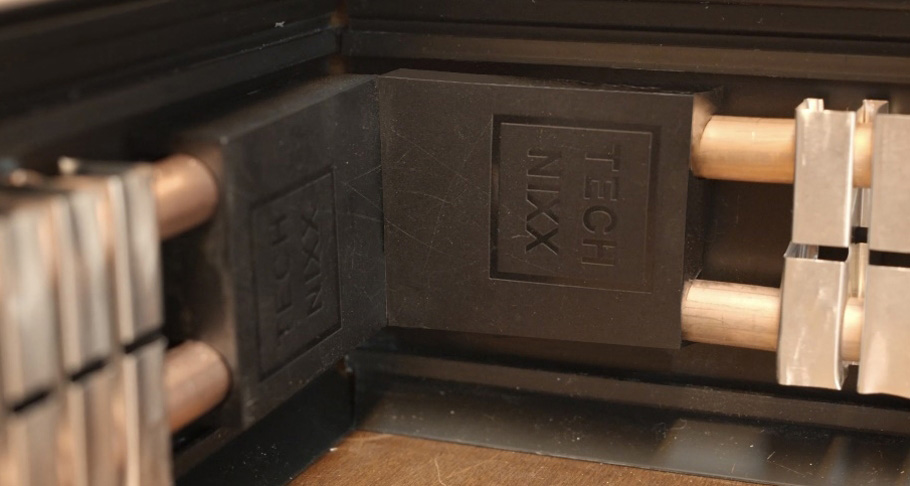

15. Установите декоративные элементы (внутренние и наружные углы) и закройте места стыков с помощью соединительной накладки.

16. В соответствии с прилагаемой инструкцией установите и подключите терморегулятор.
