ТЕРМОУСАДОЧНАЯ ТРУБКА RAYCHMAN® TCT
Применяется при наличии особых требований к пожаробезопасности оборудования и помещений, обладает высокими и стабильными характеристиками.
Термоусадочная трубка ТСТ используется в радиоэлектронике, коммуникациях и автопроме для изоляции электрических проводов, защиты клемм и мест сопряжения соединителей с проводами, защиты от коррозии металлических труб, арматуры и антенного оборудования.
Низкая температура усадки данной трубки позволяет применять ее в радиоэлектронике, где существуют требования к нагреву радиоэлектронных компонентов.

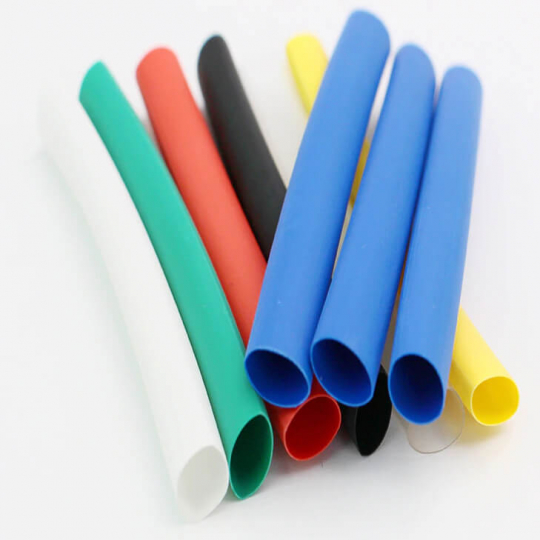

Цветовая палитра трубки ТСТ яркая и насыщенная. Цвета:
черный, белый, серый, красный, желтый, синий, зеленый, желто-зеленый, фиолетовый, прозрачный.
Трубка ТСТ поставляется в бухтах и нарезке.
Внимание: прозрачная трубка не подавляет горение.
|
Стандартный размерный ряд (коэффициент усадки 2:1) |
||||||||
|
Размер трубки |
Размеры до усадки |
Размеры после усадки |
Усадка на материалы диаметром от/до (мм) |
Упаковка: нарезка по 1 м (шт. в упак.) |
Упаковка в рулоны, м |
|||
|
в мм |
в дюймах |
Внутренний диаметр до усадки в мм |
Толщина стенки до усадки мм |
Внутренний диаметр после усадки мм |
Толщина стенки после усадки мм |
|||
|
Ø 0,6 |
- |
0,8±0,2 |
0,13±0,05 |
0,3 |
0,20±0,05 |
0,4—0,6 |
200 |
200 |
|
Ø 0,8 |
3/64 |
1,0±0,2 |
0,13±0,05 |
0,5 |
0,22±0,05 |
0,6—0,8 |
200 |
200 |
|
Ø 1,0 |
1/16 |
1,5±0,3 |
0,18±0,05 |
0,65 |
0,28±0,05 |
0,75—0,9 |
100 |
200 |
|
Ø 1,5 |
- |
2,0±0,3 |
0,18±0,05 |
0,85 |
0,32±0,05 |
0,95—1,4 |
100 |
200 |
|
Ø 2,0 |
3/32 |
2,5±0,3 |
0,18±0,05 |
1,0 |
0,35±0,05 |
1,1—1,8 |
100 |
200 |
|
Ø 2,5 |
- |
3,0±0,3 |
0,20±0,05 |
1,25 |
0,38±0,05 |
1,35—2,3 |
100 |
200 |
|
Ø 3,0 |
1/8 |
3,5±0,4 |
0,20±0,05 |
1,50 |
0,40±0,05 |
1,6—2,7 |
100 |
200 |
|
Ø 3,5 |
- |
4,0±0,4 |
0,20±0,05 |
1,75 |
0,42±0,05 |
1,85—3,2 |
100 |
200 |
|
Ø 4,0 |
- |
4,5±0,4 |
0,23±0,05 |
2,00 |
0,45±0,05 |
2,1—3,6 |
100 |
200 |
|
Ø 4,5 |
3/16 |
5,0±0,4 |
0,23±0,05 |
2,25 |
0,50±0,08 |
2,35—4,0 |
100 |
100 |
|
Ø 5,0 |
- |
5,5±0,4 |
0,23±0,05 |
2,50 |
0,50±0,08 |
2,6—4,5 |
50 |
100 |
|
Ø 6,0 |
1/4 |
6,5±0,4 |
0,28±0,05 |
3,00 |
0,55±0,08 |
3,1—5,4 |
50 |
100 |
|
Ø 7,0 |
- |
7,5±0,4 |
0,28±0,05 |
3,50 |
0,55±0,08 |
3,7—6,3 |
50 |
100 |
|
Ø 8,0 |
- |
8,5±0,5 |
0,28±0,05 |
4,00 |
0,60±0,08 |
4,2—7,2 |
50 |
100 |
|
Ø 9,0 |
3/8 |
9,5±0,5 |
0,30±0,08 |
4,50 |
0,60±0,08 |
4,7—8,0 |
50 |
100 |
|
Ø 10,0 |
- |
10,8±0,5 |
0,30±0,08 |
5,00 |
0,60±0,08 |
5,2—9,0 |
50 |
100 |
|
Ø 11,0 |
- |
11,5±0,5 |
0,30±0,08 |
5,50 |
0,60±0,08 |
5,7—10,0 |
50 |
100 |
|
Ø 12,0 |
1/2 |
12,5±0,5 |
0,30±0,08 |
6,00 |
0,60±0,08 |
6,2—11,0 |
50 |
100 |
|
Ø 13,0 |
- |
13,5±0,5 |
0,33±0,10 |
6,50 |
0,65±0,08 |
6,7—12,0 |
50 |
100 |
|
Ø 14,0 |
- |
14,5±0,5 |
0,35±0,10 |
7,00 |
0,65±0,08 |
7,3—13,0 |
50 |
100 |
|
Ø 15,0 |
- |
15,5±0,6 |
0,38±0,12 |
7,50 |
0,70±0,08 |
7,8—14,0 |
50 |
100 |
|
Ø 16,0 |
- |
16,5±0,6 |
0,38±0,12 |
8,00 |
0,70±0,08 |
8,3 - 15,0 |
50 |
100 |
|
Ø 17,0 |
- |
17,5±0,6 |
0,38±0,12 |
8,50 |
0,70±0,08 |
8,8—16,0 |
25 |
100 |
|
Ø 18,0 |
3/4 |
19,0±0,7 |
0,40±0,15 |
9,00 |
0,80±0,15 |
9,3—17,0 |
25 |
100 |
|
Ø 20,0 |
- |
21,5±0,7 |
0,40±0,15 |
10,00 |
0,80±0,15 |
10,4—19,0 |
25 |
100 |
|
Ø 22,0 |
- |
23,5±0,7 |
0,42±0,15 |
11,00 |
0,80±0,15 |
11,4—21,0 |
25 |
100 |
|
Ø 25,0 |
1 |
25,6±0,7 |
0,45±0,15 |
12,50 |
0,90±0,15 |
12,8—24,0 |
25 |
50 |
|
Ø 28,0 |
1 1/4 |
29,0±0,7 |
0,45±0,15 |
14,00 |
0,90±0,15 |
14,4—29,0 |
25 |
50 |
|
Ø 30,0 |
- |
31,5±0,7 |
0,45±0,15 |
15,00 |
0,95±0,15 |
16,0—29,0 |
10 |
50 |
|
Ø 35,0 |
- |
36,5±0,7 |
0,50±0,15 |
17,50 |
1,00±0,15 |
18,0—34,0 |
10 |
50 |
|
Ø 40,0 |
1 1/2 |
41,5±0,7 |
0,50±0,15 |
20,00 |
1,00±0,15 |
21,0—39,0 |
10 |
50 |
|
Ø 45,0 |
- |
46,5±0,7 |
0,50±0,15 |
22,50 |
1,00±0,15 |
23,5—44,0 |
10 |
50 |
|
Ø 50,0 |
2 |
51,5±0,7 |
0,50±0,15 |
25,00 |
1,00±0,15 |
26,0—49,0 |
10 |
25 |
|
Ø 60,0 |
- |
От 60 и более |
0,60±0,15 |
30,00 |
1,55±0,20 |
35,0—55,0 |
10 |
25 |
|
Ø 70,0 |
- |
От 70 и более |
0,70±0,15 |
35,00 |
1,60±0,20 |
40,0—65,0 |
10 |
25 |
|
Ø 75,0 |
- |
От 75 и более |
0,70±0,15 |
37,50 |
1,65±0,20 |
42,5—70,0 |
10 |
25 |
|
Ø 80,0 |
3 |
От 80 и более |
0,75±0,15 |
40,00 |
1,70±0,20 |
45,0—75,0 |
10 |
25 |
|
Ø 90,0 |
- |
От 90 и более |
0,75±0,20 |
45,00 |
1,90±0,20 |
50,0—88,0 |
10 |
25 |
|
Ø 100,0 |
4 |
От 100 и более |
0,80±0,20 |
50,00 |
2,10±0,20 |
55,0—95,0 |
10 |
25 |
|
Ø 120,0 |
5 |
От 120 и более |
0,80±0,20 |
60,00 |
2,20±0,20 |
65,0—115,0 |
10 |
25 |
|
Ø 150,0 |
- |
От 150 и более |
0,90±0,20 |
75,00 |
2,20±0,20 |
80,0—145,0 |
10 |
25 |
|
Ø 180,0 |
- |
От 180 и более |
0,95±0,20 |
90,00 |
2,30±0,20 |
95,0—175,0 |
10 |
25 |
|
Ø 250,0 |
- |
От 250 и более |
1,00±0,20 |
125,00 |
2,30±0,20 |
130,0—245,0 |
10 |
25 |
|
Коэффициент усадки 3:1 |
||||||||
|
Размер трубки |
Размеры до усадки |
Размеры после усадки |
Усадка на материалы диаметром от/до (мм) |
Упаковка в рулоны, м |
||||
|
в мм |
в дюймах |
Внутренний диаметр до усадки в мм |
Толщина стенки до усадки мм, |
Внутренний диаметр после усадки мм |
Толщина стенки после усадки мм |
|||
|
Ø 3,0 |
1/8 |
3,0±0,3 |
0,35±0,10 |
1,0 |
0,70±0,08 |
1,1—2,3 |
200 |
|
|
Ø 4,5 |
3/16 |
4,5±0,4 |
0,31±0,10 |
1,5 |
0,70±0,08 |
1,6—3,6 |
100 |
|
|
Ø 6,0 |
1/4 |
6,0±0,4 |
0,35±0,10 |
2,0 |
0,80±0,15 |
2,1—5,4 |
100 |
|
|
Ø 9,0 |
3/8 |
9,0±0,5 |
0,42±0,15 |
3,0 |
1,00±0,15 |
3,1—8,0 |
100 |
|
|
Ø 12,0 |
1/2 |
12,0±0,5 |
0,45±0,15 |
4,0 |
1,10±0,20 |
4,2—11,0 |
100 |
|
|
Ø 15,0 |
- |
15,0±0,6 |
0,48±0,15 |
5,0 |
1,20±0,20 |
5,2—14,0 |
100 |
|
|
Ø 18,0 |
3/4 |
18,0±0,7 |
0,51±0,15 |
6,0 |
1,30±0,20 |
6,2—17,0 |
100 |
|
|
Ø 24,0 |
- |
24,0±0,7 |
0,58±0,15 |
8,0 |
1,50±0,20 |
8,3—23,0 |
50 |
|
|
Ø 30,0 |
- |
30,0±0,7 |
0,65±0,15 |
10,0 |
1,70±0,20 |
10,4—29,0 |
50 |
|
|
Ø 39,0 |
- |
39,0±0,7 |
0,71±0,15 |
13,0 |
1,90±0,20 |
13,4—38,0 |
50 |
|
|
Ø 50,0 |
2 |
50,0±0,7 |
0,91±0,20 |
16,0 |
2,50±0,20 |
17,0—49,0 |
25 |
|
|
Ø 60,0 |
- |
60,0±0,7 |
1,10±0,20 |
20,0 |
3,10±0,20 |
21,0—59,0 |
25 |
|
